Hatten Sie schon einmal mit komplexen Teilegeometrien zu kämpfen, die unmöglich zu bearbeiten schienen? Ich erinnere mich, dass ich genau vor dieser Herausforderung stand, als ein Medizintechnikunternehmen mit einem komplizierten Implantatdesign an uns herantrat.

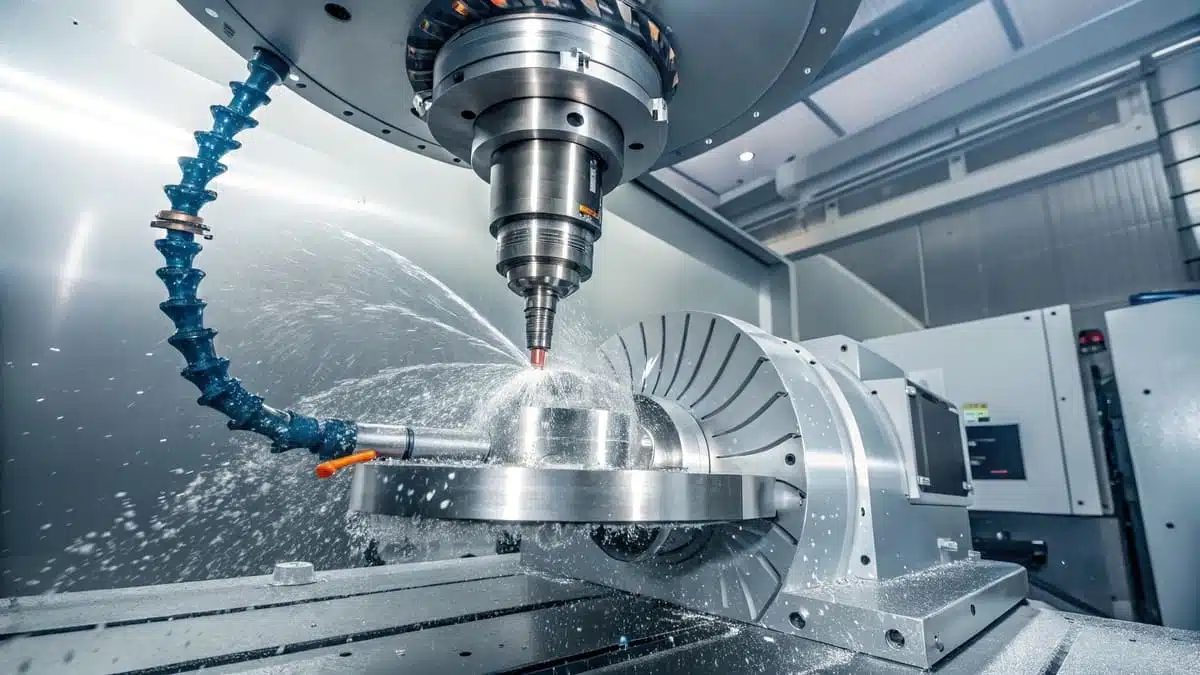

Die 5-Achsen-CNC-Bearbeitung ist ein fortschrittliches Fertigungsverfahren, das die gleichzeitige Bewegung in fünf verschiedenen Achsen ermöglicht. Sie erlaubt komplexe Geometrien und hervorragende Oberflächengüten bei gleichzeitiger Verkürzung der Rüstzeit und Verbesserung der Genauigkeit im Vergleich zur herkömmlichen 3-Achsen-Bearbeitung.
Nach 15 Jahren in der Präzisionsfertigung bei PTSMAKEIch habe gesehen, wie die 5-Achsen-Bearbeitung die Produktionsmöglichkeiten revolutioniert hat. Lassen Sie mich meine Erkenntnisse über diese bahnbrechende Technologie mit Ihnen teilen.
Was sind die 5 Achsen der Bearbeitung?
Wenn Sie neu in der 5-Achsen-Bearbeitung sind, fragen Sie sich vielleicht, wie diese Bewegungen eigentlich funktionieren. Ich stand vor der gleichen Frage, als wir 2010 unsere erste 5-Achsen-Maschine bekamen.

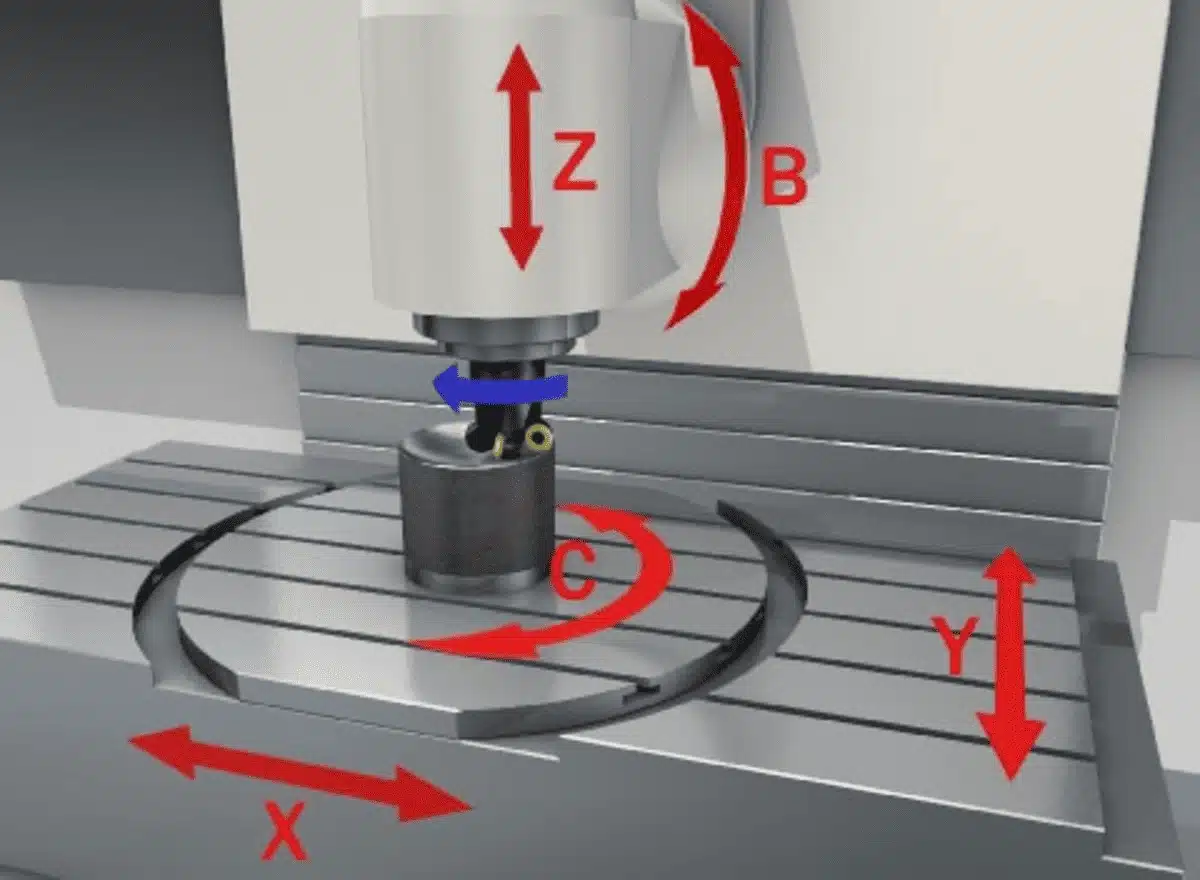

Die fünf Achsen bestehen aus drei linearen Achsen (X, Y und Z) und zwei Drehachsen (A und B oder B und C), die es dem Schneidwerkzeug oder Werkstück ermöglichen, sich in mehrere Richtungen gleichzeitig zu bewegen, um komplexe Teile zu erstellen.
Die einzelnen Achsen im Detail verstehen
Lineare Achsen (X, Y, Z)
Dies sind die grundlegenden Bewegungen, die die Basis für alle CNC-Bearbeitung:
| Achse | Richtung der Bewegung | Gemeinsame Bewerbung |
|---|---|---|
| X | Von links nach rechts | Horizontale Schneidpfade |
| Y | Von vorne nach hinten | Einstellung der Schnitttiefe |
| Z | Auf und ab | Vertikale Werkzeugpositionierung |
Drehbare Achsen (A, B, C)
Die Drehachsen bieten die Möglichkeit für Winkelbewegungen:
| Achse | Drehung | Referenz |
|---|---|---|
| A | Um die X-Achse | Kippen nach vorne/hinten |
| B | Um die Y-Achse | Kippen nach links/rechts |
| C | Um die Z-Achse | Drehen in der horizontalen Ebene |
Gemeinsame Konfigurationen
Bei meiner Arbeit mit verschiedenen 5-Achsen-Konfigurationen habe ich diese üblichen Konfigurationen festgestellt:
Tabelle-Tabelle Konfiguration
- Das Werkstück bewegt sich in beiden Drehachsen
- Ideal für kleinere, leichtere Teile
- Bietet hervorragende Genauigkeit
Kopf-Kopf-Konfiguration
- Das Werkzeug verfährt in beiden Drehachsen
- Besser für größere Werkstücke
- Ermöglicht einen aggressiveren Schnitt
Tisch-Kopf-Konfiguration
- Kombiniert einen Drehtisch mit einem schwenkbaren Kopf
- Bietet ein ausgewogenes Verhältnis von Fähigkeiten
- Am vielseitigsten für gemischte Teilegrößen
Was ist der Unterschied zwischen 3-Achsen- und 5-Achsen-Bearbeitung?
Viele Kunden stellen mir diese Frage, wenn sie über eine Aufrüstung ihrer Produktionskapazitäten nachdenken. Es ist, als würde man ein normales Auto mit einem Hochleistungssportwagen vergleichen - beide bringen einen ans Ziel, aber die Reise ist sehr unterschiedlich.
Der Hauptunterschied besteht darin, dass sich die 3-Achsen-Bearbeitung nur in geraden Linien entlang der X-, Y- und Z-Achse bewegt, während bei der 5-Achsen-Bearbeitung zwei Drehbewegungen hinzukommen, die komplexe Geometrien, bessere Oberflächengüten und kürzere Rüstzeiten ermöglichen.
Hauptunterschiede in der Leistungsfähigkeit
Zugänglichkeit der Werkzeuge
In meiner langjährigen Erfahrung habe ich gesehen, wie die Zugänglichkeit von Werkzeugen die Qualität von Teilen dramatisch beeinflusst:
| Merkmal | 3-Achsen | 5-Achsen |
|---|---|---|
| Unterschneidet | Mehrere Einrichtungsgegenstände erforderlich | Einmalige Einrichtung möglich |
| Tiefe Taschen | Begrenzte Reichweite | Besserer Zugang |
| Komplexe Konturen | Schwierig zu erreichen | Leicht zu bearbeiten |
Produktionseffizienz
Einrichtungszeit
- 3-Achsen erfordern oft mehrere Aufstellungen
- 5-Achsen können Teile in einer Aufspannung fertigstellen
- Wir haben eine Verkürzung der Einrichtungszeit um bis zu 60%
Oberflächenbehandlung
- 3-Achsen-Blätter, die auf gekrümmte Oberflächen treten
- 5-Achse sorgt für konstanten Werkzeugeingriff
- Ergibt eine hervorragende Oberflächenqualität
Genauigkeit
- 3-Achse hat kumulative Fehler aus mehreren Setups
- 5-Achsen halten bessere Toleranzen ein
- Kritisch für Präzisionskomponenten
Was ist der Unterschied zwischen 5-Achsen- und 6-Achsen-CNC?
Diese Frage stellte sich kürzlich, als ein Robotikunternehmen sich zwischen unseren 5-Achsen- und 6-Achsen-Dienstleistungen entscheiden musste. Die Unterscheidung ist für bestimmte Anwendungen entscheidend.
Während 5-Achsen-CNC-Maschinen drei lineare (X, Y, Z) und zwei rotierende Achsen verwenden, kommt bei 6-Achsen eine weitere rotierende Achse hinzu, die typischerweise in Roboterarmen für spezielle Anwendungen wie Schweißen oder Montage und nicht für die herkömmliche Bearbeitung verwendet wird.
Detaillierter Vergleich
Anwendungen und Fähigkeiten
| Merkmal | 5-Achsen-CNC | 6-Achsen-Roboter |
|---|---|---|
| Primäre Verwendung | Entfernung von Material | Vielseitig einsetzbar |
| Genauigkeit | Höher | Unter |
| Steifigkeit | Besser | Begrenzt |
| Flexibilität | Prozessspezifisch | Mehrere Prozesse |
Anwendungen in der realen Welt
Meiner Erfahrung nach verwalte ich beide Technologien:
5-Achsen-CNC
- Komponenten für die Luft- und Raumfahrt
- Medizinische Implantate
- Komplexer Formenbau
- Feinmechanische Teile
6-Achsen-Roboter
- Schweissarbeiten
- Montageaufgaben
- Materialumschlag
- Oberflächenbehandlung
Wie viel kostet die 5-Achsen-CNC-Bearbeitung pro Stunde?
Als jemand, der Preisstrategien für eine Produktionsanlage verwaltet, weiß ich, dass dies ein entscheidender Faktor bei der Projektplanung ist.
Die Kosten für die 5-Achsen-CNC-Bearbeitung liegen in den Industrieländern in der Regel zwischen $70-300 pro Stunde und variieren je nach Maschinentyp, Komplexität und Standort. Der höhere Stundensatz führt jedoch häufig zu niedrigeren Gesamtprojektkosten, da die Rüstzeit reduziert und die Effizienz verbessert wird.
Analyse der Kostenaufschlüsselung
Direkte Kosten
| Kostenkomponente | Prozentsatz | Anmerkungen |
|---|---|---|
| Abschreibung von Maschinen | 25-30% | Basierend auf der Investition $500K-1M |
| Arbeit | 20-25% | Löhne von Facharbeitern |
| Werkzeugbau | 15-20% | Einschließlich Verschleiß und Ersatz |
| Overhead | 25-30% | Kosten für Einrichtungen und Unterstützung |
Faktoren, die die Stundensätze beeinflussen
Geografischer Standort
- Nordamerika: $200-300/Stunde
- Westeuropa: €180-280/Stunde
- Asien: $70-200/Stunde
Technische Daten der Maschine
- Einstiegsgehalt: $70-150/Stunde
- Hochwertig: $250-350/Stunde
- Ultra-Präzision: $400+/Stunde
Anforderungen der Industrie
- Luft- und Raumfahrt: Höhere Raten aufgrund von Zertifizierungen
- Allgemeine Fertigung: Standardsätze
- Prototyping: Höchstpreise für Flexibilität

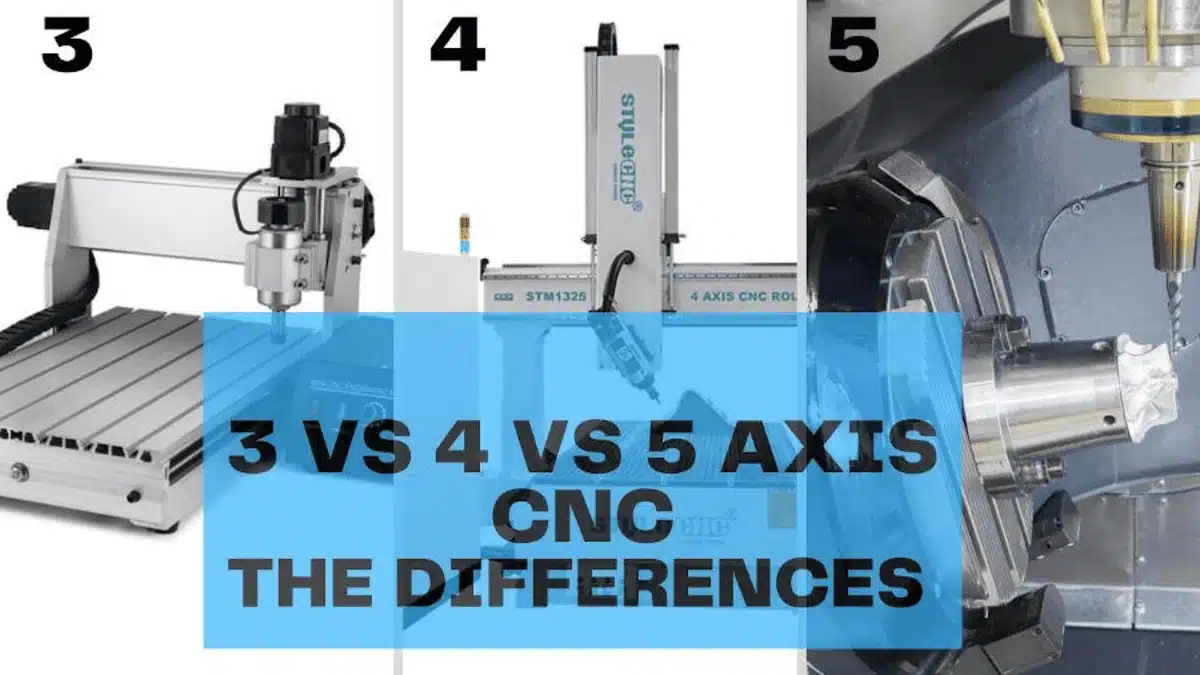

Was ist der Unterschied zwischen 3, 4 und 5 Achsen CNC?
Durch meine jahrelange Erfahrung mit verschiedenen CNC-Konfigurationen habe ich zahlreichen Kunden geholfen, diese Unterschiede zu verstehen und die richtige Technologie für ihre Bedürfnisse zu wählen.
Der Hauptunterschied liegt in den Bewegungsmöglichkeiten: Die 3-Achse bewegt sich linear in X, Y und Z; die 4-Achse fügt eine Drehachse hinzu (in der Regel A oder B); und die 5-Achse fügt zwei Drehachsen hinzu und ermöglicht so eine vollständige Werkzeugausrichtung für komplexe Geometrien.
Vergleichende Analyse
Überblick über die Fähigkeiten
| Merkmal | 3-Achsen | 4-Achsen | 5-Achsen |
|---|---|---|---|
| Einrichtungszeit | Längste | Mäßig | Kürzeste |
| Komplexe Oberflächen | Begrenzt | Besser | Am besten |
| Kosten pro Stunde | Niedrigste | Mittel | Höchste |
| Lernkurve | Einfach | Mäßig | Steil |
Anwendungsspezifische Vorteile
3-Achsen-Bearbeitung
- Einfache prismatische Teile
- 2.5D-Merkmale
- Grundlegende Fräsarbeiten
- Geringere Investitionskosten
4-Achsen-Bearbeitung
- Zylindrische Teile
- Indexierte Bearbeitung
- Einfache konturierte Oberflächen
- Mäßige Komplexität
5-Achsen-Bearbeitung
- Komplexe Geometrien
- Komponenten für die Luft- und Raumfahrt
- Medizinische Implantate
- High-End-Formen
Wie viel kostet die CNC-Bearbeitung pro Stunde in China?

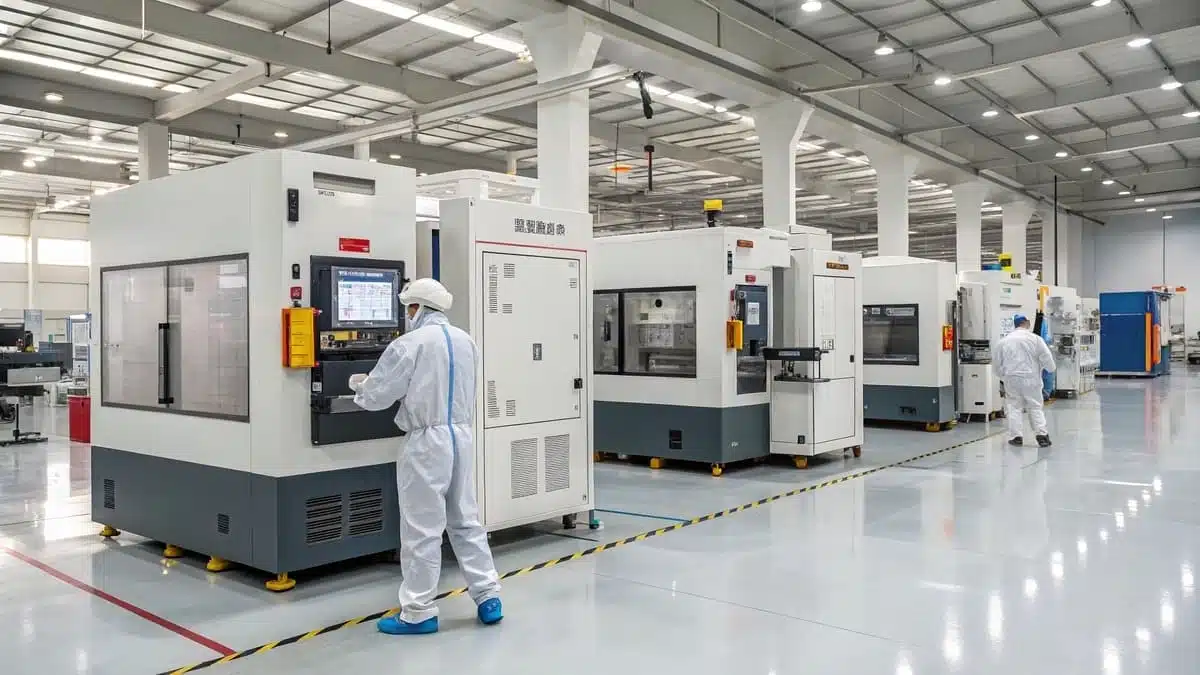

Als Partner von PTSMAKE, der seit 2002 in China tätig ist, kann ich Ihnen einen detaillierten Einblick in die lokale Kostenstruktur der Produktion geben.
Die Kosten für die CNC-Bearbeitung in China liegen in der Regel zwischen $15-40 pro Stunde für Standardoperationen, wobei die 5-Achsen-Bearbeitung zwischen $80-150 pro Stunde liegt, also deutlich unter den westlichen Preisen, bei vergleichbarer Qualität und angemessenen Qualitätskontrollsystemen.
Analyse der Kostenstruktur
Preisschwankungen nach Regionen
| Region | 3-Achsen-Rate | 5-Achsen-Rate |
|---|---|---|
| Städte der Stufe 1 | $25-40/hr | $100-150/Std. |
| Städte der Stufe 2 | $20-25/Stunde | $90-120/hr |
| Städte der Stufe 3 | $13-20/Stunde | $60-90/hr |
Beitragende Faktoren
Arbeitskosten
- Lohn für Facharbeiter: $5-10/Stunde
- Technische Unterstützung: $10-15/Stunde
- Qualitätskontrolle: $5-10/Stunde
Betriebliche Aufwendungen
- Kosten der Ausrüstung: Ähnlich wie globale Preise
- Gemeinkosten der Einrichtung: 40-60% niedriger als West
- Versorgungsunternehmen: 30-50% niedriger als West
Überlegungen zur Qualität
- Anforderungen für die ISO-Zertifizierung
- Systeme zur Qualitätskontrolle
- Einhaltung internationaler Normen
Schlussfolgerung
Nach mehr als 20 Jahren in der Präzisionsfertigung habe ich gesehen, wie die 5-Achsen-CNC-Bearbeitung die Produktionsmöglichkeiten verändert und unübertroffene Präzision und Effizienz bietet. Die Anfangsinvestitionen sind zwar höher, aber die Vorteile in Form von kürzeren Rüstzeiten, verbesserter Genauigkeit und komplexen Geometriefunktionen machen sie für die moderne Fertigung von unschätzbarem Wert.
