¿Qué es el mecanizado de bridas?

¿Alguna vez ha recibido bridas que no se alinean correctamente con su equipo? Es frustrante que un mecanizado deficiente provoque fugas, averías en los equipos y costosos tiempos de inactividad. He visto cómo estos problemas pueden paralizar líneas de producción enteras.

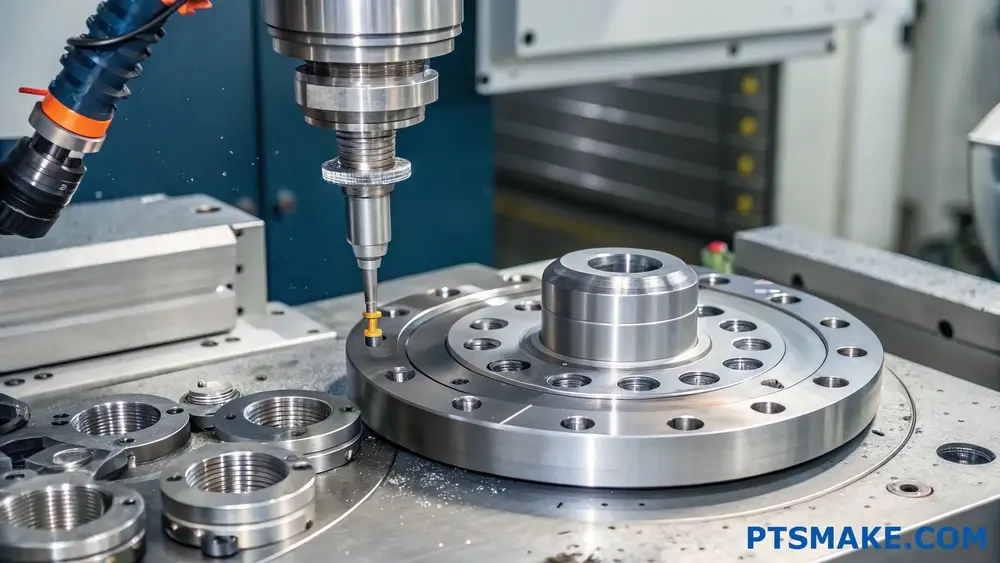

El mecanizado de bridas es un proceso de fabricación de precisión que da forma y acabado a bridas metálicas según especificaciones exactas. Este proceso incluye operaciones de refrentado, mandrinado, taladrado y roscado para crear conexiones fiables entre tuberías, recipientes y sistemas mecánicos.

En PTSMAKE, a menudo explico a nuestros clientes que un mecanizado de bridas adecuado es algo más que cortar metal: se trata de garantizar unas superficies de sellado y una alineación perfectas. Permítame compartir los aspectos clave del mecanizado de bridas y por qué la precisión es importante en cada paso del proceso. La calidad de las conexiones de las bridas influye directamente en el rendimiento y la longevidad del sistema.

¿Cuáles son los tres tipos de bridas más comunes?

¿Se ha enfrentado alguna vez al reto de seleccionar la brida adecuada para su proyecto? Se trata de un dilema habitual que puede dar lugar a costosos errores, retrasos en la producción y posibles riesgos de seguridad si no se aborda adecuadamente. La abrumadora variedad de tipos de bridas suele dejar a los ingenieros rascándose la cabeza.

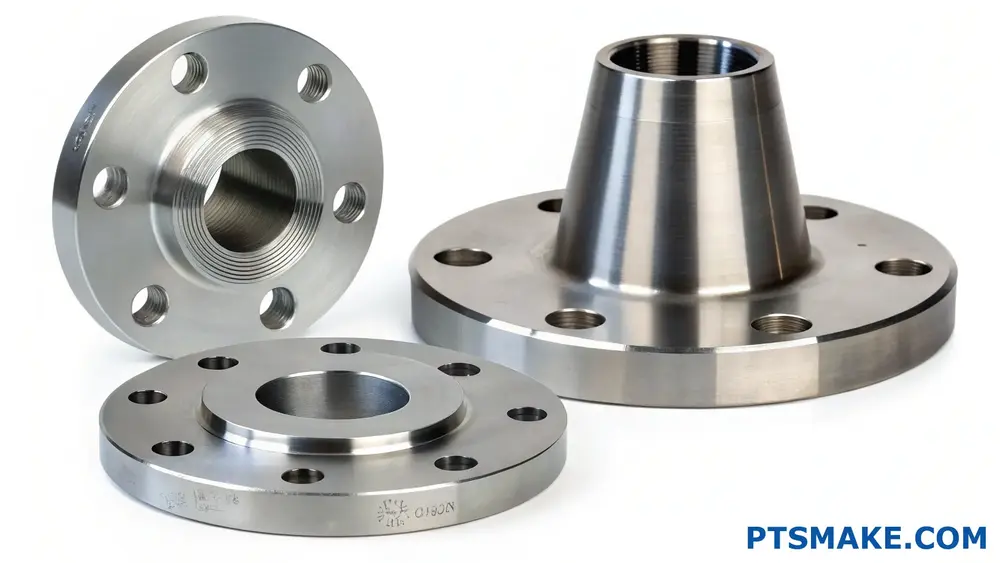

Los tres tipos de bridas más comunes son las bridas de cuello soldado, las bridas deslizantes y las bridas ciegas. Cada tipo sirve para fines específicos en diferentes aplicaciones, ofreciendo ventajas únicas en términos de resistencia a la presión, flexibilidad de instalación y rentabilidad.

Bridas con cuello para soldar

Las bridas con cuello para soldar son la mejor elección para aplicaciones de alta presión y alta temperatura. Su característica distintiva es el largo cubo cónico que se integra suavemente en la pared de la tubería. Este diseño proporciona una resistencia excepcional y crea una distribución uniforme de la tensión en toda la unión.

Características principales de las bridas con cuello para soldar

• Distribución superior de la tensión
• Excelente resistencia a la fatiga
• Perfecto para sistemas de alta presión
• Reducción de las necesidades de mantenimiento

En factor de concentración de tensiones¹ en las bridas Weld Neck es significativamente inferior en comparación con otros tipos, lo que las hace ideales para aplicaciones críticas en plantas petroquímicas e instalaciones de generación de energía.

Explorar las bridas deslizantes

En PTSMAKE mecanizamos con frecuencia bridas Slip-On debido a su versatilidad y rentabilidad. Estas bridas se deslizan sobre la tubería y se sueldan tanto interna como externamente, proporcionando una conexión segura.

Ventajas de las bridas deslizantes

• Menores costes de material
• Instalación más sencilla
• Alineación más tolerante
• Reducción de los requisitos de experiencia en soldadura

Aquí tienes una comparación del tiempo y los costes de instalación:

La versatilidad de las bridas ciegas

Las bridas ciegas sirven como tapas sólidas para sellar extremos de tuberías, recipientes o puntos de prueba. Son componentes esenciales en operaciones de mantenimiento y modificaciones de sistemas.

Aplicaciones de las bridas ciegas

1. Aislamiento del sistema durante el mantenimiento
2. Pruebas de presión
3. Futuros puntos de expansión
4. Puntos de cierre de emergencia

Selección de materiales y consideraciones de fabricación

La elección del material influye significativamente en el rendimiento de la brida. Los materiales más comunes son:

Materiales estándar para bridas

Control de calidad en la fabricación de bridas

En PTSMAKE, nuestro proceso de control de calidad para el mecanizado de bridas implica:

1. Verificación de la certificación de materiales
2. Control dimensional
3. Medición del acabado superficial
4. Pruebas de presión cuando sea necesario
5. Ensayos no destructivos para aplicaciones críticas

Normas y especificaciones del sector

Las bridas deben cumplir diversas normas internacionales:

• ASME B16.5 para bridas de tuberías
• API 6A para equipos de boca de pozo
• Normas DIN para aplicaciones europeas
• JIS para las normas industriales japonesas

Coste y rentabilidad

Al seleccionar las bridas, tenga en cuenta estos factores de coste:

1. Coste inicial del material
2. Mano de obra de instalación
3. Requisitos de mantenimiento
4. Vida útil prevista
5. Posibles costes de inactividad

Buenas prácticas de instalación

Una instalación adecuada es crucial para el rendimiento de la brida:

1. Limpiar a fondo las superficies de contacto
2. Utilizar juntas adecuadas
3. Siga las secuencias de apriete de los tornillos
4. Aplicar valores de par correctos
5. Realizar pruebas de estanqueidad

Consideraciones de seguridad

La seguridad es primordial en la selección e instalación de bridas:

• Compruebe siempre la presión nominal
• Considerar los factores medioambientales
• Utilizar equipos de protección individual adecuados
• Siga los procedimientos de instalación adecuados
• Mantener programas de inspección periódicos

Tendencias futuras en el diseño de bridas

El sector de las bridas evoluciona con:

1. Desarrollo de materiales avanzados
2. Sistemas de vigilancia inteligentes
3. Tecnologías de sellado mejoradas
4. Procesos de fabricación automatizados
5. Tecnologías de revestimiento mejoradas

Mantenimiento e inspección

Un mantenimiento regular garantiza un rendimiento óptimo de la brida:

1. Inspección visual de la corrosión
2. Comprobación de la tensión de los pernos
3. Evaluación del estado de las juntas
4. Detección de fugas
5. Documentación de los resultados

A través de mi experiencia en PTSMAKE, he descubierto que la selección y el mantenimiento adecuados de las bridas reducen significativamente los fallos del sistema y los costes de mantenimiento. Entender estos tres tipos de bridas comunes ayuda a los ingenieros a tomar decisiones informadas para sus aplicaciones específicas.

¿Para qué sirve una brida?

¿Se ha preguntado alguna vez por qué algunas conexiones de tuberías parecen discos planos con agujeros alrededor? ¿O tal vez se ha encontrado con fugas en las juntas de las tuberías a pesar de que parecían conexiones estancas? Estos problemas habituales en entornos industriales pueden provocar costosos tiempos de inactividad y riesgos para la seguridad.

Una brida es un reborde o borde saliente que se utiliza para conectar tuberías, válvulas, bombas y otros equipos en sistemas industriales. Su función principal es crear conexiones fuertes, fiables y estancas, al tiempo que facilitan el montaje y desmontaje durante el mantenimiento o las modificaciones.

Diferentes tipos de bridas

El mundo de las bridas es diverso, y cada tipo sirve para aplicaciones específicas. En PTSMAKE, mecanizamos regularmente varios tipos de bridas para satisfacer los distintos requisitos de la industria. Estas son las principales categorías:

Bridas con cuello para soldar

Estas bridas presentan un cubo cónico largo que se suelda directamente a la tubería. La transición gradual de la brida al tubo las hace ideales para aplicaciones de alta presión y alta tensión. En distribución de tensiones² a través de la junta soldada aumenta la fiabilidad general del sistema.

Bridas deslizantes

Más económicas que las bridas de cuello de soldadura, las bridas deslizantes se deslizan sobre la tubería y se sueldan tanto interna como externamente. Aunque son más fáciles de alinear durante la instalación, suelen tener presiones nominales más bajas.

Bridas ciegas

Estas bridas macizas en forma de disco sirven como tapones para cerrar los sistemas de tuberías. Son esenciales para:

• Aislamiento del sistema durante el mantenimiento
• Pruebas de presión
• Futuros puntos de expansión
• Cierres de emergencia

Dimensiones críticas y especificaciones

A la hora de diseñar o seleccionar bridas, hay que tener en cuenta varias dimensiones clave:

Selección de materiales

La elección del material influye significativamente en el rendimiento y la longevidad de las bridas. Los materiales más comunes son:

Bridas de acero al carbono

• La opción más económica
• Adecuado para temperaturas moderadas
• Bueno para aplicaciones industriales generales
• Requiere un revestimiento adecuado para resistir la corrosión

Bridas de acero inoxidable

• Resistencia superior a la corrosión
• Ideal para las industrias alimentaria y farmacéutica
• Mayor coste pero mayor vida útil
• Mejor rendimiento a temperaturas extremas

Bridas de aleación especial

• Se utiliza en entornos agresivos
• Diseñado a medida para aplicaciones específicas
• Mayores costes de material y mecanizado
• Mayor vida útil en condiciones duras

Tipos de caras de brida y sus aplicaciones

El tipo de cara de una brida afecta directamente a su capacidad de estanquidad:

Cara levantada

El tipo más común en aplicaciones industriales, con una superficie ligeramente elevada alrededor del orificio. Este diseño:

• Concentra la tensión de la junta
• Mejora la eficacia del sellado
• Reduce la carga necesaria de los pernos
• Simplifica los procedimientos de mantenimiento

Cara plana

Se utiliza principalmente con bridas de hierro fundido y cuando la alineación es crítica:

• Evita la distorsión de la brida
• Ideal para materiales quebradizos
• Requiere juntas integrales
• Proporciona una compresión uniforme

Junta tipo anillo

Diseñado para aplicaciones de alta presión:

• Utiliza juntas anulares metálicas
• Proporciona una excelente estanqueidad
• Requiere un mecanizado preciso
• Común en las industrias del petróleo y el gas

Control de calidad en la fabricación de bridas

En PTSMAKE aplicamos rigurosas medidas de control de calidad:

1. Verificación del material

   • Pruebas de composición química
   • Validación de las propiedades físicas
   • Certificación de tratamiento térmico
   • Trazabilidad de los materiales

2. Inspección dimensional

   • Mediciones avanzadas en MMC
   • Verificación del acabado superficial
   • Controles de redondez y planitud
   • Validación de la alineación de los orificios de los tornillos

3. Ensayos no destructivos

   • Inspección por partículas magnéticas
   • Pruebas ultrasónicas
   • Examen por líquidos penetrantes
   • Inspección radiográfica cuando sea necesario

Mejores prácticas de instalación y mantenimiento

Una instalación correcta garantiza un rendimiento óptimo de la brida:

1. Requisitos de alineación

   • Utilice clavijas de alineación cuando sea necesario
   • Comprobar la alineación paralela de las superficies de contacto
   • Verificar el espaciado adecuado
   • Garantizar una compresión uniforme de la junta

2. Especificaciones de par

   • Siga los valores de par de apriete del fabricante
   • Utilice llaves dinamométricas calibradas
   • Aplicar la secuencia correcta de apriete de los tornillos
   • Documente los valores de par como referencia

3. Puntos de inspección periódica

   • Comprobación de daños visibles
   • Control de fugas
   • Comprobar el apriete de los tornillos
   • Evaluar el estado de la junta

¿Qué es la técnica de bridas?

¿Alguna vez ha tenido problemas para conseguir bridas precisas y uniformes en sus proyectos de fabricación? La frustración de tener que lidiar con superficies irregulares, orificios desalineados o una estanqueidad deficiente puede convertir lo que debería ser un proceso sencillo en una pesadilla de fabricación.

La técnica de bridas hace referencia al proceso de fabricación especializado de creación y mecanizado de bridas, es decir, los bordes o rebordes elevados que se utilizan para reforzar objetos y crear conexiones sólidas entre componentes. Este proceso combina el mecanizado de precisión con consideraciones específicas sobre los materiales para garantizar un rendimiento y una fiabilidad óptimos.

Tipos de bridas y aplicaciones

Existen varios tipos de bridas, cada una diseñada para aplicaciones específicas. La selección del tipo de brida adecuado es crucial para garantizar un rendimiento óptimo en diferentes condiciones de funcionamiento. A continuación se ofrece un desglose completo de los tipos de bridas más comunes:

Tipos comunes de bridas

Aspectos críticos de la fabricación de bridas

La fabricación de bridas exige prestar especial atención a varios factores críticos. La dirección cristalografía de materiales³ desempeña un papel vital a la hora de determinar el rendimiento y la longevidad de la brida. En PTSMAKE, hemos desarrollado técnicas especializadas para garantizar una selección y un procesamiento óptimos de los materiales.

Selección de materiales

La elección del material influye significativamente en el rendimiento de la brida. Los materiales más comunes son:

• Acero al carbono: Excelente para aplicaciones generales
• Acero inoxidable: Ideal para entornos corrosivos
• Acero aleado: Perfecto para aplicaciones de alta temperatura
• Aleaciones de Níquel: Aptas para condiciones extremas

Requisitos del mecanizado de precisión

Conseguir unas especificaciones precisas de las bridas requiere técnicas de mecanizado avanzadas. Los aspectos clave incluyen:

Requisitos de acabado superficial

• Rugosidad de la cara: Debe cumplir valores Ra específicos
• Tolerancia de planitud: Normalmente dentro de 0,002 pulgadas
• Profundidad de ranura: Medidas precisas para el asiento de la junta

Medidas de control de calidad

El control de calidad es esencial en la fabricación de bridas. Lo aplicamos:

Inspección dimensional

Procedimientos de ensayo

• Pruebas hidrostáticas: Garantiza la integridad de la presión
• Pruebas por ultrasonidos: Detecta defectos internos
• Pruebas con partículas magnéticas: Identifica defectos superficiales

Prácticas recomendadas para la instalación de bridas

Una instalación adecuada es crucial para el rendimiento de la brida. Las consideraciones clave incluyen:

• Secuencia de apriete de los tornillos: Siga los patrones específicos
• Valores de par: Respetar las especificaciones del fabricante
• Selección de juntas: Según el tipo de brida y la aplicación

Retos comunes y soluciones

Problemas de alineación

• Utilización de clavijas de alineación
• Aplicación de herramientas de alineación láser
• Apoyo adecuado durante la instalación

Defectos superficiales

• Protocolos de inspección periódica
• Almacenamiento y manipulación adecuados
• Técnicas de preparación de superficies

Optimización del rendimiento

Para maximizar el rendimiento de la brida:

1. Mantenimiento periódico

   • Inspecciones programadas
   • Procedimientos de limpieza
   • Intervalos de sustitución de juntas

2. Consideraciones medioambientales

   • Fluctuaciones de temperatura
   • Exposición química
   • Tensión mecánica

3. Documentación

   • Registros de instalación
   • Historial de mantenimiento
   • Seguimiento del rendimiento

En PTSMAKE, utilizamos avanzados centros de mecanizado CNC y estrictos procesos de control de calidad para garantizar que cada brida cumpla las especificaciones exactas. Nuestra experiencia en fabricación de precisión nos permite gestionar requisitos de bridas complejos manteniendo tolerancias ajustadas y acabados superficiales superiores.

El éxito de las aplicaciones de bridas depende en gran medida de la correcta aplicación de la técnica. Si sigue estas directrices y trabaja con fabricantes experimentados, podrá garantizar un rendimiento fiable y eficaz de las bridas en sus aplicaciones.

¿Cuál es la diferencia entre soldadura y brida?

¿Alguna vez se ha visto en la tesitura de tener que elegir entre conexiones soldadas o embridadas para su proyecto? La decisión puede resultar abrumadora, sobre todo si se tienen en cuenta factores como el coste, el mantenimiento y la fiabilidad a largo plazo. Una elección equivocada puede dar lugar a costosas reparaciones o fallos del sistema.

La principal diferencia entre las conexiones soldadas y las bridas radica en su método de montaje. Las conexiones soldadas son uniones permanentes creadas mediante fusión, mientras que las bridas son conexiones mecánicas que pueden desmontarse utilizando pernos y juntas, lo que ofrece un mantenimiento más sencillo pero unos costes iniciales potencialmente más elevados.

Comprender las conexiones soldadas

Características principales de las uniones soldadas

Las conexiones soldadas crean uniones permanentes entre componentes metálicos mediante un proceso de fusión. En PTSMAKE dominamos varias técnicas de soldadura para garantizar una resistencia óptima de las uniones. El proceso consiste en calentar los materiales hasta su punto de fusión y dejar que se enfríen y solidifiquen como una sola pieza.

En unión metalúrgica⁴ El proceso crea varias ventajas:

• Mayor resistencia de las juntas
• Excelente resistencia a las fugas
• Menor coste inicial
• Peso reducido
• Aspecto aerodinámico

Aplicaciones comunes

Las conexiones soldadas destacan en:

• Sistemas de alta presión
• Aplicaciones estructurales
• Instalaciones permanentes
• Componentes de peso crítico
• Zonas con limitaciones de espacio

Comprender las conexiones de brida

Componentes básicos

Una conexión de brida típica consiste en:

Tipos de bridas

Los tipos de brida más comunes son:

1. Bridas deslizantes
2. Bridas con cuello para soldar
3. Bridas para soldar por encastre
4. Bridas de junta solapada
5. Bridas roscadas

Análisis comparativo

Consideraciones sobre la instalación

Factores de mantenimiento

Implicaciones económicas

Costes iniciales

Las conexiones soldadas suelen tener costes iniciales más bajos debido a:

• Se necesitan menos componentes
• Menos uso de material
• Gestión de inventarios más sencilla

Las conexiones de brida implican:

• Compra de bridas, juntas y elementos de fijación
• Mayores costes de material
• Inventario más complejo

Consideraciones a largo plazo

Al evaluar el coste total de propiedad:

• Conexiones soldadas:

  • Costes de mantenimiento mínimos
  • Mayores gastos de reparación/sustitución
  • Flexibilidad limitada para modificaciones

• Conexiones de brida:

  • Sustitución periódica de juntas
  • Mayor frecuencia de mantenimiento
  • Menores costes de reparación
  • Mayor flexibilidad de modificación

Aplicaciones específicas del sector

Procesado químico

En el tratamiento químico:

• Conexiones soldadas: Preferidas para materiales peligrosos
• Conexiones de brida: Utilizadas para equipos que requieren un mantenimiento frecuente

Petróleo y gas

El sector del petróleo y el gas utiliza:

• Conexiones soldadas: Líneas de transmisión de alta presión
• Conexiones de brida: Conexiones de válvulas, interfaces de equipos

Tratamiento del agua

Las instalaciones de tratamiento de aguas emplean:

• Conexiones soldadas: Líneas principales de distribución
• Conexiones de brida: Conexiones de bombas, conjuntos de filtros

Consideraciones sobre el diseño

Soporte de carga

• Las conexiones soldadas proporcionan una resistencia superior en:

  • Aplicaciones estructurales
  • Entornos de alto estrés
  • Condiciones de carga dinámica

• Las conexiones de brida requieren:

  • Par de apriete adecuado
  • Control periódico
  • Consideración de la dilatación térmica

Espacio necesario

Las consideraciones de espacio incluyen:

• Conexiones soldadas: Espacio mínimo necesario
• Conexiones de brida: Espacio libre adicional para montaje/desmontaje

Elegir bien

Tenga en cuenta estos factores a la hora de elegir:

1. Requisitos de la solicitud
2. Necesidades de mantenimiento
3. Entorno de instalación
4. Limitaciones presupuestarias
5. Normas de seguridad

En PTSMAKE, ayudamos a los clientes a evaluar estos factores mediante nuestros completos servicios de asistencia en ingeniería, garantizando el tipo de conexión más adecuado para cada aplicación.

¿Cuál es la diferencia entre una cara elevada y una cara con reborde?

¿Alguna vez se ha encontrado mirando las especificaciones de las bridas y preguntándose por qué algunas mencionan "cara elevada" mientras que otras sólo dicen "cara de la brida"? Esta confusión puede dar lugar a costosos errores de fabricación y a situaciones potencialmente peligrosas en aplicaciones de alta presión.

Una brida de cara elevada tiene una superficie de sellado elevada que se extiende por encima de la cara del perno, mientras que una brida de cara plana tiene una superficie de sellado nivelada con la cara del perno. Las bridas de cara elevada son comunes en aplicaciones de alta presión, mientras que las bridas de cara plana se utilizan normalmente en sistemas de baja presión.

Tipos de bridas

Cuando se trata de caras de brida, la elección del diseño influye significativamente en la eficacia de la estanquidad y la seguridad de la conexión. En PTSMAKE mecanizamos habitualmente ambos tipos de bridas, y he observado que comprender sus diferencias es crucial para una aplicación adecuada.

Características de la brida de cara elevada

El reborde de la cara elevada presenta un distintivo superficie dentada⁵ que se extiende por encima de la cara del perno de la brida. Este diseño ofrece varias ventajas:

1. Mayor capacidad de sellado
2. Mejor retención de la junta
3. Manipulación a alta presión
4. Prevención de fugas mejorada

La altura de la parte elevada suele oscilar entre:

Brida de cara plana Características

Las bridas de cara plana mantienen una superficie continua y nivelada en toda la cara de la brida. Son especialmente adecuadas para:

1. Aplicaciones de baja presión
2. Sistemas con materiales frágiles en las tuberías
3. Conexiones de hierro fundido
4. Equipos revestidos de vidrio

Diferencias del mecanismo de sellado

El mecanismo de sellado varía significativamente entre estos dos tipos:

Consideraciones materiales

La elección del tipo de cara de la brida depende a menudo del material utilizado:

Materiales compatibles para bridas de cara alzada:

• Acero inoxidable
• Acero al carbono
• Acero aleado
• Aleaciones de níquel

Materiales adecuados para bridas de cara plana:

• Hierro fundido
• PVC
• FRP (plástico reforzado con fibra)
• Acero revestido de vidrio

Aspectos de instalación y mantenimiento

El proceso de instalación difiere entre estos tipos de brida:

Instalación de cara elevada:

1. Requiere patrones de torsión específicos
2. Necesita una cuidadosa alineación de las juntas
3. Exige un tensado adecuado de los pernos
4. Ventajas del ajuste secuencial

Instalación de cara plana:

1. Proceso de alineación más sencillo
2. Más indulgente con la colocación de las juntas
3. Menor riesgo de daños en las juntas
4. Requiere menos conocimientos especializados

Aplicaciones industriales

Los distintos sectores favorecen tipos específicos de caras de brida en función de sus requisitos:

Aplicaciones de cara elevada:

• Procesado de petróleo y gas
• Fabricación de productos químicos
• Sistemas de alta temperatura
• Redes de distribución de vapor

Aplicaciones de cara plana:

• Instalaciones de tratamiento de aguas
• Transferencia química a baja presión
• Sistemas de calefacción, ventilación y aire acondicionado
• Equipos de procesado de alimentos

Implicaciones económicas

Los costes de fabricación entre estos tipos varían significativamente:

En PTSMAKE, hemos optimizado nuestros procesos de fabricación para mantener la rentabilidad al tiempo que garantizamos especificaciones precisas para ambos tipos. Nuestros avanzados centros de mecanizado CNC nos permiten producir estas bridas con una precisión y un acabado superficial excepcionales.

Consideraciones de seguridad

A la hora de elegir entre bridas de cara alzada y bridas de cara plana, la seguridad debe ser una preocupación primordial:

Cara elevada Características de seguridad:

• Mejor contención de las altas presiones
• Reducción del riesgo de reventón de la junta
• Mayor capacidad de detección de fugas
• Integridad superior de las juntas

Cara plana Aspectos de seguridad:

• Menor tensión en materiales frágiles
• Distribución más uniforme de la carga
• Reducción del riesgo de alabeo de la brida
• Más adecuado para montajes y desmontajes frecuentes

¿Cuál es el tipo de brida más común?

¿Alguna vez se ha sentido desconcertado a la hora de seleccionar las bridas para su proyecto? La enorme variedad de tipos de bridas puede resultar abrumadora, y elegir la incorrecta podría provocar costosos fallos en el sistema o riesgos para la seguridad. Aclaremos esta confusión de una vez por todas.

El tipo más común de brida es la brida deslizante, muy utilizada en sistemas de tuberías de diversas industrias. Presenta un diseño sencillo que se desliza sobre la tubería y se suelda tanto interna como externamente, lo que la hace rentable y más fácil de instalar en comparación con otros tipos de bridas.

Bridas deslizantes

Las bridas deslizantes han ganado popularidad por su versatilidad y su sencillo proceso de instalación. Estas bridas tienen un orificio ligeramente mayor que el diámetro exterior de la tubería a la que van destinadas. En juego radial⁶ entre el tubo y la brida suele oscilar entre 1/8 y 3/16 de pulgada, lo que permite un montaje sencillo al tiempo que se mantiene la integridad estructural.

Características principales de las bridas deslizantes

• Menores costes de material en comparación con las bridas de cuello de soldadura
• Proceso de instalación más sencillo
• Más indulgente con los pequeños desajustes de las tuberías
• Requiere soldadura interna y externa
• Disponible en varios tamaños y presiones nominales

Aplicaciones e industrias comunes

Las bridas deslizantes tienen un amplio uso en múltiples sectores:

Transformación industrial

• Plantas de transformación química
• Fabricación de alimentos y bebidas
• Instalaciones farmacéuticas
• Depuradoras de agua

Petróleo y gas

• Sistemas de tuberías
• Almacenes
• Refinerías
• Redes de distribución

Selección de materiales y normas

La elección del material de las bridas deslizantes depende de varios factores:

Consideraciones sobre la instalación

Una instalación adecuada es crucial para el rendimiento de las bridas deslizantes. En PTSMAKE, hemos desarrollado un enfoque integral para garantizar una instalación óptima:

Pasos de preparación

1. Limpiar bien los extremos de los tubos
2. Comprobar la alineación de las tuberías
3. Verificar las dimensiones de la brida
4. Garantizar la holgura adecuada

Requisitos de soldadura

1. Soldadura interna para evitar fugas
2. Soldadura exterior para mayor resistencia estructural
3. Tratamiento térmico adecuado cuando sea necesario
4. Inspección posterior a la soldadura

Ventajas sobre otros tipos de bridas

En comparación con otros tipos de bridas comunes, las bridas deslizantes ofrecen varias ventajas:

Costes y beneficios

• Menor coste inicial del material
• Menor necesidad de mecanizado
• Envío más económico gracias a su menor peso
• Gestión de inventarios más sencilla

Ventajas de la instalación

• Más indulgente con las condiciones del campo
• Más fácil de colocar y ajustar
• Proceso de soldadura más sencillo
• Reducción del tiempo de instalación

Mantenimiento e inspección

Un mantenimiento regular garantiza la fiabilidad a largo plazo:

Puntos de inspección

1. Comprobación de la corrosión alrededor de las soldaduras
2. Controlar la tensión de los pernos
3. Inspeccionar el estado de la junta
4. Verificar la estabilidad de la alineación

Consideraciones sobre el diseño

A la hora de seleccionar bridas deslizantes, hay que tener en cuenta varios factores:

Parámetros de funcionamiento

• Requisitos de presión del sistema
• Rangos de temperatura
• Compatibilidad química
• Factores de tensión mecánica

Requisitos dimensionales

• Compatibilidad de tamaños de tuberías
• Diámetro del círculo de pernos
• Dimensiones cara a cara
• Acabado de la superficie de la junta

Medidas de control de calidad

En PTSMAKE aplicamos estrictos procedimientos de control de calidad:

Controles de fabricación

1. Verificación de la certificación de materiales
2. Control dimensional
3. Medición del acabado superficial
4. Pruebas de presión cuando sea necesario

Requisitos de documentación

1. Informes de ensayos de materiales
2. Informes dimensionales
3. Especificaciones del procedimiento de soldadura
4. Registros de inspección

Normas y cumplimiento de la industria

Las bridas deslizantes deben cumplir diversas normas:

Análisis de costes

Comprender el coste total de propiedad ayuda a tomar decisiones con conocimiento de causa:

Costes directos

• Costes de material
• Gastos de fabricación
• Mano de obra de instalación
• Requisitos de soldadura

Costes indirectos

• Requisitos de mantenimiento
• Tiempo de inactividad potencial
• Frecuencia de sustitución
• Necesidades de equipos de instalación

A través de mi experiencia en PTSMAKE, he descubierto que las bridas deslizantes ofrecen a menudo el mejor equilibrio entre coste, rendimiento y facilidad de instalación para muchas aplicaciones. Aunque otros tipos de bridas pueden ser más adecuados para aplicaciones específicas de alta presión o críticas, las bridas deslizantes siguen siendo la opción más común y versátil para uso industrial general.

¿Cuáles son los tipos estándar de bridas?

¿Se ha enfrentado alguna vez a la frustración de seleccionar el tipo de brida incorrecto para su proyecto? Es un problema habitual que puede provocar retrasos costosos, problemas de seguridad y de compatibilidad. Las consecuencias de una selección incorrecta de bridas pueden ser graves.

Una brida es un borde saliente que se utiliza para unir tuberías, válvulas, bombas y otros equipos en aplicaciones industriales. Entre los tipos de bridas estándar se incluyen las bridas deslizantes, de cuello de soldadura, de soldadura por encastre, de junta solapada, roscadas y ciegas, cada una de ellas diseñada para presiones nominales y aplicaciones específicas.

Tipos comunes de bridas estándar

Bridas con cuello para soldar

Las bridas de cuello soldado se encuentran entre los tipos más utilizados en aplicaciones de alta presión y alta temperatura. Su característica distintiva es el largo cubo cónico que proporciona refuerzo y ayuda a distribuir la tensión. Al fabricar estas bridas en PTSMAKE, nos aseguramos de que la concentración de tensiones⁷ se minimiza mediante el mecanizado preciso de la zona de transición del cubo.

Bridas deslizantes

Estas bridas son populares por su rentabilidad y facilidad de instalación. Se deslizan sobre la tubería y se sueldan tanto interna como externamente. Cuando trabajo con clientes, suelo recomendar bridas deslizantes para aplicaciones de presión baja a moderada en las que el coste es un factor importante.

Bridas para soldar por encastre

Las bridas de soldadura por encastre son excelentes opciones para sistemas de tuberías de pequeño diámetro. Proporcionan un encaje en el que encaja la tubería, creando una unión fuerte cuando se suelda. Estas bridas son especialmente útiles en aplicaciones en las que no es necesario realizar pruebas radiográficas.

Selección de materiales y normas

La elección del material de la brida es crucial para la longevidad y la seguridad. He aquí una comparación de los materiales más comunes:

Clases de presión

Comprender las clasificaciones de presión es esencial para una correcta selección de bridas. Las clases de presión comunes incluyen:

Clase 150

Adecuado para la mayoría de las aplicaciones industriales estándar con presiones de trabajo de hasta 285 PSI, dependiendo de la temperatura y el material.

Clase 300

Diseñado para aplicaciones de presión media, capaz de manejar presiones de hasta 740 PSI en condiciones óptimas.

Clase 600 y superiores

Se utiliza en sistemas de alta presión en los que la seguridad y la fiabilidad son primordiales.

Requisitos de acabado superficial

El acabado superficial de una brida es fundamental para su correcta estanquidad. En PTSMAKE, cumplimos estrictamente las normas del sector:

• Ra 125-250 micropulgadas: Acabado estándar para la mayoría de las aplicaciones
• Ra 32-63 micropulgadas: Para requisitos de estanquidad críticos
• Ra inferior a 32 micropulgadas: Para aplicaciones especializadas de alta pureza

Consideraciones sobre la instalación

Una instalación adecuada es crucial para el rendimiento de la brida. Los factores clave incluyen:

Alineación del patrón de pernos

• Garantizar la correcta alineación de los orificios de los tornillos
• Utilice secuencias de par adecuadas
• Mantiene una compresión uniforme en las juntas

Selección de juntas

El material y el tipo de junta adecuados influyen significativamente en el rendimiento de la brida:

Medidas de control de calidad

En PTSMAKE aplicamos exhaustivos procedimientos de control de calidad:

• Inspección dimensional con equipos de medición de precisión
• Verificación de la certificación de materiales
• Pruebas de acabado superficial
• Pruebas de presión cuando sea necesario

Aplicaciones industriales

Los distintos sectores requieren tipos de brida específicos:

Petróleo y gas

• Bridas de cuello de soldadura de alta presión
• Materiales resistentes a la corrosión
• Programas de mantenimiento periódico

Procesado químico

• Materiales resistentes a los productos químicos
• Requisitos especiales de acabado superficial
• Compatibilidad específica de las juntas

Tratamiento del agua

• Presiones nominales más bajas
• Soluciones rentables
• Prioridad a la resistencia a la corrosión

Mantenimiento e inspección

Un mantenimiento regular garantiza la fiabilidad a largo plazo:

• Inspección visual de la corrosión
• Verificación del par de apriete
• Evaluación del estado de las juntas
• Evaluación de daños superficiales

Tendencias futuras

El sector de las bridas sigue evolucionando con:

• Desarrollo de materiales avanzados
• Tecnologías de sellado mejoradas
• Mejora de los procesos de fabricación
• Funciones de supervisión digital

¿Cómo garantizar la precisión en el mecanizado de bridas para aplicaciones aeroespaciales?

¿Se ha enfrentado alguna vez a la frustración de que los componentes de las bridas aeroespaciales no superen las inspecciones de calidad a pesar de todos sus esfuerzos? Es mucho lo que está en juego en la fabricación aeroespacial, donde incluso desviaciones microscópicas pueden provocar fallos catastróficos y costosas retiradas del mercado.

Garantizar la precisión en el mecanizado de bridas aeroespaciales requiere un enfoque integral que combine técnicas de mecanizado avanzadas, rigurosos procesos de control de calidad y herramientas especializadas. Las principales áreas de interés son la selección de materiales, el control de la temperatura, el diseño adecuado de las fijaciones y los sistemas de medición avanzados.

Comprensión de los parámetros críticos en el mecanizado de bridas aeroespaciales

Consideraciones materiales

La selección de los materiales adecuados es crucial para las bridas aeroespaciales. En PTSMAKE, trabajamos principalmente con materiales que ofrecen una excelente relación resistencia-peso y resistencia a la corrosión. Los materiales más comunes incluyen:

Requisitos de precisión dimensional

Las bridas aeroespaciales requieren estabilidad dimensional⁸ durante el mecanizado. Las tolerancias típicas con las que trabajamos son:

Estrategias avanzadas de mecanizado

Control de la temperatura

La gestión de la temperatura es fundamental durante el proceso de mecanizado. Aplicamos varias estrategias:

1. Entorno de mecanizado con control climático
2. Optimización del sistema de refrigeración
3. Calibrado periódico de la máquina
4. Control de la temperatura durante el corte

Selección de herramientas

La selección adecuada de la herramienta influye significativamente en la precisión del mecanizado:

• Herramientas de metal duro para un rendimiento constante
• Fijaciones diseñadas a medida para configuraciones de brida específicas
• Pinzas y portaherramientas de alta precisión
• Control periódico del desgaste de las herramientas

Medidas de control de calidad

Tecnologías de inspección

Utilizamos equipos de medición de última generación:

• MMC (máquinas de medición por coordenadas)
• Sistemas de escaneado láser
• Micrómetros digitales
• Comprobadores de rugosidad superficial

Documentación y trazabilidad

Es esencial mantener registros detallados:

1. Certificados de materiales
2. Parámetros del proceso
3. Resultados de la inspección
4. Seguimiento de la vida útil de las herramientas
5. Registros de mantenimiento de las máquinas

Técnicas de optimización de procesos

Procedimientos de instalación

Una configuración adecuada es crucial para lograr precisión:

1. Protocolos de calentamiento de máquinas
2. Preajuste de herramientas
3. Verificación de la alineación de la pieza
4. Validación de la fijación

Parámetros de corte

Retos comunes y soluciones

Control de vibraciones

Las vibraciones pueden afectar considerablemente a la precisión. Las soluciones incluyen:

• Diseño de fijación rígido
• Herramientas equilibradas
• Selección adecuada de velocidad y avance
• Portaherramientas antivibración

Deformación del material

Gestionar el estrés material es crucial:

1. Manipulación adecuada del material
2. Procesos de mecanizado por etapas
3. Procedimientos para aliviar el estrés
4. Eliminación controlada de material

Buenas prácticas del sector

Optimización de programas

Consideraciones sobre la programación CNC:

• Optimización de la trayectoria de la herramienta
• Estrategias de compromiso constante
• Movimientos de entrada y salida adecuados
• Ajuste de parámetros en función de las propiedades del material

Protocolos de mantenimiento

Un mantenimiento regular garantiza una precisión constante:

1. Comprobaciones diarias de la máquina
2. Verificación semanal de la calibración
3. Comprobaciones mensuales de alineación
4. Mantenimiento preventivo trimestral

Tendencias futuras en el mecanizado de bridas aeroespaciales

El sector evoluciona con las nuevas tecnologías:

1. Optimización de procesos mediante IA
2. Software avanzado de simulación
3. Sistemas de vigilancia en tiempo real
4. Control de calidad automatizado

En PTSMAKE invertimos continuamente en estas tecnologías emergentes para mantener nuestra posición de socio líder en fabricación de precisión para aplicaciones aeroespaciales. Nuestro compromiso con la calidad y la precisión nos ha granjeado la confianza de los principales fabricantes aeroespaciales de todo el mundo.

¿Qué materiales son los más adecuados para el mecanizado de bridas de alta presión?

¿Se ha enfrentado alguna vez al reto de seleccionar el material adecuado para aplicaciones de bridas de alta presión? Es una decisión crítica que puede marcar la diferencia entre un rendimiento constante y un fallo catastrófico, especialmente cuando se trata de presiones que llevan a los materiales a sus límites.

Para el mecanizado de bridas de alta presión, los materiales más adecuados suelen ser el acero al carbono ASTM A105, el acero inoxidable F316/316L y el acero inoxidable dúplex. Estos materiales ofrecen excelentes propiedades mecánicas, resistencia a la corrosión y facilidad de mecanizado, al tiempo que cumplen las estrictas normas del sector para aplicaciones a presión.

Requisitos de los materiales para bridas de alta presión

A la hora de seleccionar materiales para el mecanizado de bridas de alta presión, hay que tener en cuenta varios factores críticos. En PTSMAKE, damos prioridad a los materiales que demuestran una excepcional límite elástico⁹ y durabilidad en condiciones extremas. La elección del material influye significativamente en el rendimiento, la seguridad y la longevidad de la brida.

Opciones de materiales primarios

Acero al carbono (ASTM A105)

El acero al carbono sigue siendo una opción popular para aplicaciones de bridas de alta presión debido a su:

• Excelente relación resistencia-peso
• Relación coste-eficacia
• Buena maquinabilidad
• Resistencia a altas temperaturas de hasta 800°F

Acero inoxidable (F316/316L)

Este material ofrece ventajas superiores, entre ellas

• Excelente resistencia a la corrosión
• Alta ductilidad
• Excelente soldabilidad
• Mejora de la calidad del acabado superficial

Acero inoxidable dúplex

Entre sus características destacan:

• Resistencia superior a la del acero inoxidable estándar
• Mayor resistencia al agrietamiento por corrosión bajo tensión
• Mayor resistencia a la fatiga
• Mayor resistencia a las picaduras

Comparación del rendimiento de los materiales

Examinemos cómo se comparan estos materiales en las principales métricas de rendimiento:

Selección de materiales

Entorno operativo

El entorno operativo desempeña un papel crucial en la selección de materiales. Según mi experiencia en PTSMAKE, tenemos en cuenta:

• Temperatura
• Condiciones de presión
• Exposición química
• Factores medioambientales

Análisis coste-eficacia

Al evaluar los materiales, ten en cuenta:

• Costes iniciales de material
• Gastos de mecanizado
• Requisitos de mantenimiento
• Vida útil prevista

Requisitos específicos del sector

Los requisitos de los distintos sectores varían:

Industria del petróleo y el gas

• Resistencia a las altas presiones
• Resistencia al agrietamiento por tensión de sulfuro
• Capacidad de ciclos de temperatura

Procesado químico

• Compatibilidad química
• Resistencia a la corrosión bajo tensión
• Capacidad de limpieza

Generación de energía

• Estabilidad a altas temperaturas
• Resistencia al choque térmico
• Fiabilidad a largo plazo

Consideraciones sobre el mecanizado

Requisitos de acabado superficial

La elección del material influye en el acabado superficial alcanzable:

• El acero al carbono suele alcanzar 63-125 RMS
• El acero inoxidable puede alcanzar 32-63 RMS
• El inoxidable dúplex requiere utillaje especializado para un acabado óptimo

Requisitos de utillaje

Los distintos materiales exigen planteamientos de utillaje específicos:

• Acero al carbono: Herramientas de metal duro estándar
• Acero inoxidable: Herramientas mejoradas con cobalto
• Dúplex: Cerámica avanzada o herramientas de carburo especializadas

Medidas de control de calidad

Para garantizar la integridad del material:

• Verificación de la certificación de materiales
• Ensayos no destructivos
• Control dimensional
• Validación del acabado superficial

Estrategias de optimización de materiales

En PTSMAKE empleamos varias estrategias para optimizar el rendimiento de los materiales:

Tratamiento térmico

• Alivio de tensiones para acero al carbono
• Recocido por disolución para acero inoxidable
• Endurecimiento por envejecimiento, si procede

Tratamiento de superficies

• Aplicación de revestimientos protectores
• Procesos de endurecimiento superficial
• Tratamientos anticorrosión

Tendencias futuras en materiales para bridas

El sector evoluciona con:

• Materiales compuestos avanzados
• Aleaciones de acero inoxidable de calidad superior
• Nuevas tecnologías de tratamiento de superficies
• Materiales inteligentes con capacidad de control

Buenas prácticas para la selección de materiales

Para garantizar una selección óptima del material:

1. Definir claramente los parámetros de funcionamiento
2. Considerar todos los factores medioambientales
3. Evaluar las implicaciones económicas
4. Evaluar las necesidades de mantenimiento
5. Revisar los requisitos reglamentarios

¿Cómo influye el mecanizado de bridas en la rentabilidad de la fabricación de automóviles?

¿Se ha preguntado alguna vez por qué algunos fabricantes de automóviles superan sistemáticamente a otros en la gestión de costes? El reto suele residir en los procesos de mecanizado de bridas, en los que incluso pequeñas ineficiencias pueden provocar importantes sobrecostes y retrasos en la producción, lo que repercute en toda la cadena de fabricación.

El mecanizado de bridas influye significativamente en los costes de fabricación de automóviles debido a los requisitos de precisión, la selección de materiales y la eficacia de la producción. Los procesos optimizados de mecanizado de bridas pueden reducir el desperdicio de material hasta en 25% y disminuir el tiempo de producción en 30%, lo que afecta directamente al resultado final de las operaciones de fabricación de automóviles.

Comprender los componentes del coste del mecanizado de bridas

Selección de materiales y su impacto

La elección de materiales para la fabricación de bridas desempeña un papel crucial en la rentabilidad. Hemos comprobado que seleccionar el grado de material adecuado puede suponer un importante ahorro de costes al tiempo que se mantienen los estándares de calidad. En composición metalúrgica¹⁰ del material afecta directamente a los parámetros de mecanizado y a los índices de desgaste de la herramienta.

Consideraciones laborales y temporales

Los costes de mano de obra representan una parte sustancial de los gastos de mecanizado de bridas. En PTSMAKE, hemos implementado centros de mecanizado CNC avanzados que optimizan la eficiencia del operario al tiempo que mantienen tolerancias precisas. A continuación se muestra un desglose de la asignación de tiempo típica en el mecanizado de bridas:

Estrategias de optimización para reducir costes

Soluciones avanzadas de mecanizado

Las modernas tecnologías de herramientas han revolucionado la eficacia del mecanizado de bridas. Utilizando herramientas de corte de alto rendimiento y parámetros de corte optimizados, hemos conseguido mejoras notables en los índices de producción. La clave está en encontrar el equilibrio adecuado entre la vida útil de la herramienta y la velocidad de corte.

Ventajas de la automatización de procesos

La automatización del mecanizado de bridas ofrece varias ventajas:

• Reducción de los costes laborales
• Calidad constante
• Aumento de la capacidad de producción
• Reducción al mínimo de los errores humanos
• Mayor seguridad en el lugar de trabajo

El control de calidad y su impacto económico

Métodos de inspección e implicaciones económicas

Los procedimientos de control de calidad, aunque necesarios, pueden repercutir significativamente en los costes totales. Hemos desarrollado protocolos de inspección racionalizados que mantienen altos estándares al tiempo que reducen el tiempo de inspección:

Gestión de la tolerancia

Mantener tolerancias estrictas es crucial en la fabricación de bridas para automóviles. Nuestra experiencia demuestra que la inversión inicial en capacidades de mecanizado precisas permite ahorrar costes a largo plazo:

• Reducción de las tasas de rechazo
• Menos problemas de montaje
• Menos reclamaciones de garantía
• Mayor satisfacción del cliente

Consideraciones sobre el volumen de producción

Optimización del tamaño de los lotes

La relación entre el tamaño del lote y la rentabilidad es compleja. Los lotes grandes pueden reducir los costes de preparación por unidad, pero pueden aumentar los costes de mantenimiento de existencias. Recomendamos:

• Análisis de patrones de pedidos
• Teniendo en cuenta los costes de almacenamiento
• Evaluación del impacto del tiempo de preparación
• Equilibrar el inventario WIP

Utilización del equipo

Maximizar la utilización de los equipos es crucial para la rentabilidad. En PTSMAKE lo conseguimos:

• Programación estratégica del mantenimiento
• Funcionamiento multimáquina
• Planificación optimizada de la producción
• Control periódico del rendimiento

Factores medioambientales y de sostenibilidad

Estrategias de reducción de residuos

Aplicar estrategias eficaces de reducción de residuos no sólo beneficia al medio ambiente, sino que también mejora la rentabilidad:

• Parámetros de corte optimizados
• Sistemas de recuperación de materiales
• Reciclado de refrigerantes
• Maquinaria energéticamente eficiente

Medidas de eficiencia energética

El consumo de energía repercute significativamente en los costes operativos. Hemos aplicado varias medidas para reducir el consumo de energía:

• Variadores de velocidad
• Motores de alta eficiencia
• Gestión inteligente de la energía
• Sistemas de iluminación LED

Tendencias futuras e implicaciones económicas

Tecnologías emergentes

Las nuevas tecnologías están reconfigurando la economía del mecanizado de bridas:

• Optimización de procesos mediante IA
• Simulación de gemelo digital
• Sistemas avanzados de sensores
• Herramientas de mantenimiento predictivo

Integración de la Industria 4.0

La integración de los principios de la Industria 4.0 ofrece nuevas oportunidades de reducción de costes:

• Control en tiempo real
• Toma de decisiones basada en datos
• Sistemas de fabricación conectados
• Control de calidad automatizado
