Quels sont les trois types de charnières ?

Avez-vous déjà eu du mal à choisir la bonne charnière pour votre projet ? Il est frustrant de constater que les portes ou les panneaux ne s'alignent pas correctement ou ne se déplacent pas en douceur. Un mauvais choix de charnière peut entraîner des problèmes de fonctionnalité et une usure prématurée, ce qui vous coûte du temps et de l'argent.

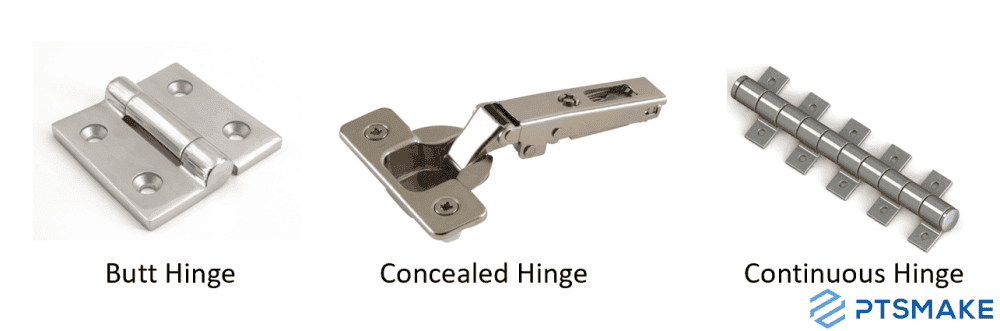

Les trois principaux types de charnières sont les charnières d'about, les charnières cachées et les charnières continues. Les charnières d'about sont visibles lorsque la porte est fermée, les charnières cachées sont dissimulées et les charnières continues s'étendent sur toute la longueur de la porte pour un soutien maximal.

Comprendre ces variétés de charnières n'est qu'un début. Chaque type a des applications et des avantages spécifiques qui peuvent faire de votre projet un succès ou un échec. Au cours de mes années passées chez PTSMAKE, j'ai pu constater que le choix de la bonne charnière pouvait transformer la fonctionnalité et l'esthétique. Laissez-moi vous présenter les détails de chaque type de charnière afin que vous puissiez prendre la meilleure décision en fonction de vos besoins spécifiques.

À quoi servent les charnières en Z ?

Vous est-il déjà arrivé d'être confronté à un espace limité lors de la conception d'une armoire ou d'un meuble pliant ? Ou vous êtes-vous déjà senti frustré lorsqu'une porte ne se ferme pas correctement parce que l'emplacement des charnières n'est pas judicieux ? Ces contraintes spatiales difficiles peuvent transformer un design parfait en un cauchemar fonctionnel.

Les charnières en Z sont des composants de quincaillerie spécialisés utilisés principalement dans les armoires, les meubles et les applications architecturales où les charnières conventionnelles ne conviennent pas. Elles permettent aux portes de se dégager du cadre tout en conservant un alignement correct, ce qui les rend idéales pour les portes encastrées et les installations où l'espace est restreint.

Comprendre les charnières en Z et leur conception unique

Les charnières en Z tirent leur nom de leur forme distinctive en Z lorsqu'elles sont vues du dessus. Contrairement aux charnières standard qui fonctionnent sur un seul point de pivot, les charnières en Z intègrent plusieurs courbes ou décalages qui créent une trajectoire de mouvement plus complexe. Cette configuration unique leur confère des avantages distincts dans des applications spécifiques.

D'après l'expérience que j'ai acquise en travaillant avec différents mécanismes de charnières, les charnières en Z se distinguent par leur polyvalence et leur capacité à résoudre les problèmes de positionnement des portes. La conception en forme de Z permet à la charnière de créer un décalage lorsque la porte s'ouvre, ce qui signifie que la porte peut franchir des obstacles qui l'empêcheraient autrement de s'ouvrir complètement.

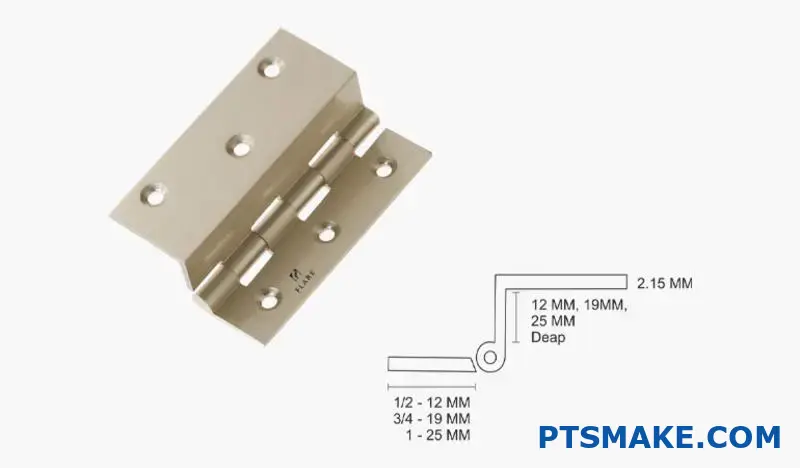

Anatomie d'une charnière Z

Comprendre la structure de base d'une charnière Z permet d'expliquer sa fonctionnalité :

1. Feuilles de montage: La partie attachée au cadre ou au corps de l'armoire
2. Volet de la porte: La partie attachée à la porte ou au panneau mobile
3. Section décalée: La courbure en Z caractéristique qui crée l'espace libre
4. Points pivots: Les endroits où la charnière permet un mouvement de rotation.

Les angles précis et les dimensions de ces composants varient en fonction des exigences spécifiques de l'application. La plupart des charnières Z sont fabriquées à partir de matériaux durables tels que l'acier, le laiton ou l'acier inoxydable, afin de garantir qu'elles puissent résister à une utilisation répétée sans défaillance.

Types de charnières Z

Dans le cadre de mon travail à PTSMAKE, j'ai rencontré plusieurs variantes de charnières Z conçues pour différentes applications :

Charnières standard en Z

Ils présentent une forme simple en Z et sont couramment utilisés dans les armoires de base.

Charnières en Z réglables

Il s'agit notamment de mécanismes permettant d'affiner la position de la porte après l'installation, afin d'obtenir un alignement parfait.

Charnières en Z à usage intensif

Versions renforcées conçues pour les grandes portes ou les applications à usage fréquent.

Charnières en Z dissimulées

Ils sont conçus pour rester cachés lorsque la porte est fermée, ce qui permet d'obtenir une esthétique plus soignée.

Chaque type a ses propres spécifications et ses propres applications optimales, que j'examinerai plus en détail ci-dessous.

Principales applications des charnières Z

Les charnières en Z excellent dans plusieurs scénarios spécifiques où les charnières traditionnelles créeraient des problèmes fonctionnels. Examinons les domaines dans lesquels elles s'avèrent les plus utiles :

Portes encastrées dans les meubles

L'une des applications les plus courantes des charnières en Z est la suivante encastré¹ des armoires. Lorsqu'une porte doit être complètement encastrée dans le cadre environnant lorsqu'elle est fermée, mais qu'elle doit s'écarter de ce cadre lorsqu'elle est ouverte, une charnière en Z constitue la solution idéale.

La conception décalée permet à la porte de se déplacer d'abord vers l'extérieur avant de pivoter sur le côté, libérant ainsi entièrement le cadre. Cela crée une esthétique propre lorsqu'elle est fermée, tout en conservant une fonctionnalité totale lorsqu'elle est ouverte.

Environnements à espace restreint

Dans les espaces restreints où le dégagement de la porte est limité, les charnières en Z offrent une solution pratique. En modifiant la trajectoire de la porte, elles peuvent :

• Permettre aux portes de s'ouvrir dans les coins étroits
• Empêcher les portes de heurter les murs ou les installations proches
• Permettre un accès total dans les espaces restreints

J'ai mis en œuvre des charnières en Z dans de nombreux projets où les contraintes architecturales auraient autrement empêché les portes de s'ouvrir correctement. Le décalage soigneusement calculé peut faire toute la différence dans ces installations difficiles.

Applications de meubles spécialisés

De nombreux meubles spécialisés bénéficient de charnières en Z :

1. Bureaux rabattables: La charnière en Z permet de ranger le bureau contre le mur lorsqu'il n'est pas utilisé.
2. Lits Murphy: Certains modèles utilisent des charnières en Z pour gérer le mécanisme de pliage complexe.
3. Transformer le mobilier: Les pièces qui changent de configuration font souvent appel à des charnières spécialisées, y compris les variantes Z.

Utilisations dans le secteur de l'automobile et des transports

Au-delà des meubles et des armoires, les charnières Z trouvent des applications dans.. :

• Stockage de véhicules de loisirs et de bateaux: Les compartiments peu encombrants reposent souvent sur des charnières en Z
• Compartiments de véhicules commerciaux: Véhicules de service avec systèmes de stockage spécialisés
• Composants de l'intérieur des avions: Lorsqu'il est essentiel de disposer de voies de circulation précises

Considérations techniques pour le choix des charnières Z

Le choix de la charnière Z adaptée à une application spécifique nécessite la prise en compte de plusieurs facteurs :

Capacité de charge et sélection des matériaux

Le poids de la porte a un impact direct sur la résistance requise de la charnière Z. Ce tableau présente des lignes directrices générales basées sur mon expérience en matière de fabrication :

Des charnières multiples peuvent être nécessaires pour les applications plus lourdes, généralement espacées régulièrement le long du bord de la porte.

Exigences en matière d'habilitation

Le bon fonctionnement d'une charnière Z dépend de l'existence d'un espace libre suffisant pour son mouvement. Lorsque je conçois des charnières en Z, je m'assure toujours que.. :

• Espace suffisant pour l'amplitude des mouvements
• Dégagement d'obstacles tout au long de l'arc d'ouverture
• Dimensions appropriées de l'espace entre la porte et le cadre

Le fait de ne pas tenir compte de ces exigences en matière d'espacement peut entraîner un grippage, des finitions endommagées ou un mauvais fonctionnement de la porte.

Considérations relatives au montage

La méthode de montage a un impact significatif sur les performances et la longévité des charnières Z :

1. Type et taille des vis: Doit être adapté à la fois à la charnière et au substrat.
2. Préparation de la surface de montage: S'assurer que les surfaces sont planes et correctement renforcées si nécessaire
3. Outils d'alignement: Utilisation de gabarits ou de gabarits pour garantir un placement précis
4. Nombre de fixations: Suivre les recommandations du fabricant pour une fixation sûre

Dans mon travail de fabrication, j'ai constaté qu'un montage correct fait souvent la différence entre une installation qui fonctionne bien et une installation qui présente des problèmes d'alignement.

Comparaison des charnières Z avec d'autres types de charnières

Pour bien comprendre quand les charnières Z sont le bon choix, il est utile de les comparer à d'autres types de charnières courantes :

Charnières en Z et charnières à emboîtement

Les charnières traditionnelles offrent une fonctionnalité simple mais une polyvalence limitée :

• Charnières à emboîtement: Créez un point de pivot simple avec le bord de la porte aligné sur l'axe de la charnière.
• Charnières Z: Créer un pivot décalé qui permet à la porte de se dégager du cadre.

Si les charnières d'about fonctionnent bien pour les portes standard avec un dégagement du cadre, elles ne peuvent pas s'adapter à un montage encastré ou à des espaces restreints aussi efficacement que les charnières en Z.

Charnières en Z et charnières à piano

Les charnières à piano (charnières continues) offrent différents avantages :

• Charnières de piano: Répartir le poids uniformément sur tout le bord de la porte
• Charnières Z: Créer des voies de circulation spécifiques pour résoudre les problèmes de dégagement

Les charnières piano excellent dans la répartition de la charge, tandis que les charnières Z excellent dans la création de voies de mouvement spécialisées.

Charnières en Z et charnières européennes à boîtier

Les charnières d'armoire modernes de style européen sont devenues incroyablement populaires :

• Charnières européennes: Complètement caché lorsqu'il est fermé, il offre des possibilités de réglage dans plusieurs directions
• Charnières Z: Visibles, elles offrent un décalage spécifique que certaines charnières européennes ne peuvent égaler.

Les charnières européennes ont largement remplacé les charnières Z dans de nombreuses applications d'ébénisterie standard, mais les charnières Z continuent d'exceller dans les scénarios spécialisés où la trajectoire de mouvement particulière est requise.

Meilleures pratiques d'installation des charnières en Z

Au cours de mes années de conception de solutions de fabrication, j'ai développé quelques pratiques d'installation clés qui garantissent une performance optimale des charnières en Z :

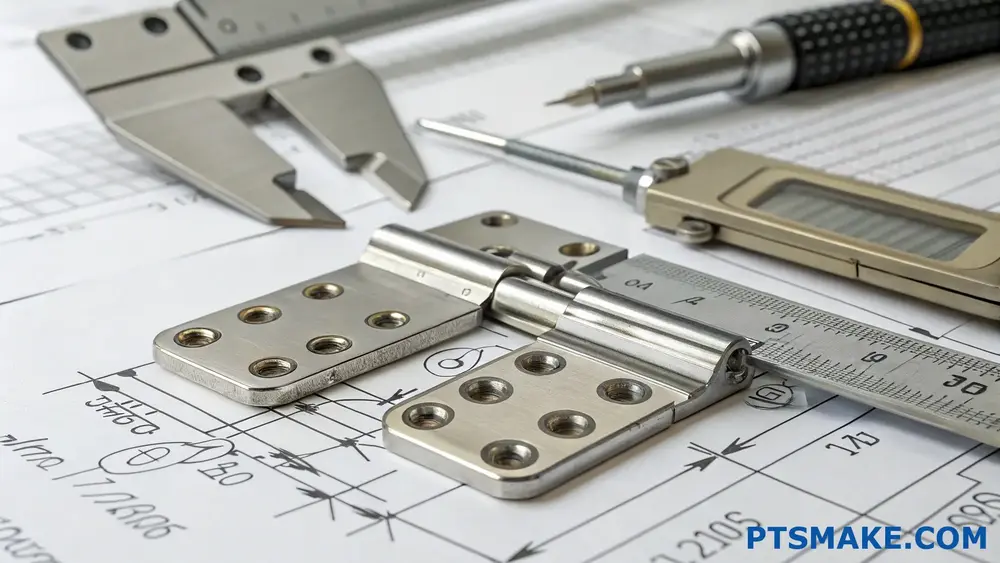

Mesure et marquage précis

La réussite de l'installation des charnières en Z commence par une disposition précise :

1. Déterminer l'emplacement idéal des charnières en fonction de la taille et du poids de la porte
2. Marquer des positions précises à l'aide d'outils de mesure et de gabarits
3. Vérifier que les espaces libres seront maintenus pendant toute la durée du mouvement de la porte.
4. Vérifiez à nouveau toutes les mesures avant de procéder à des coupes ou de percer des trous.

Outils et techniques appropriés

L'utilisation des bons outils fait une grande différence :

• Mèches tranchantes: Pour des trous de montage nets et précis
• Tournevis appropriés: Pour éviter d'endommager les têtes de vis
• Gabarits spécialisés: Pour un mortaisage régulier des charnières lorsque cela est nécessaire
• Pieds à coulisse ou règles de précision: Pour vérifier les dimensions critiques

Tests et ajustements

Après l'installation, des tests approfondis permettent d'identifier les ajustements nécessaires :

1. Ouvrir et fermer la porte dans toute l'amplitude de ses mouvements
2. Vérifier qu'il n'y a pas de blocage ou d'interférence à n'importe quel endroit
3. Vérifier que la porte s'aligne correctement lorsqu'elle est fermée
4. Ajustez finement le montage ou ajoutez des cales si nécessaire.

Considérations relatives à l'entretien

Les charnières Z, comme tous les composants mécaniques, bénéficient d'un entretien adéquat :

• Lubrification périodique des pièces mobiles
• Vérifier et serrer les fixations si nécessaire
• Nettoyer les débris accumulés qui pourraient gêner les mouvements.
• Inspecter l'usure et la remplacer avant qu'une défaillance ne se produise

Défis communs et solutions pour les charnières en Z

Même si elles sont sélectionnées et installées avec soin, les charnières Z peuvent poser certains problèmes :

Questions d'alignement

Problème : La porte ne s'aligne pas correctement lorsqu'elle est fermée.
Solution : Ajouter de fines cales derrière les paumelles ou ajuster la position de montage.

Liaison pendant l'opération

Problème : La porte se bloque à certains endroits de son trajet.
Solution : Vérifier l'absence et l'élimination d'obstacles, vérifier les dégagements appropriés ou envisager une autre variante de charnière avec des dimensions de décalage plus appropriées.

Défaillances liées au poids

Problème : Les charnières s'affaissent ou ne soutiennent pas correctement la porte.
Solution : Passez à des charnières plus robustes, ajoutez des charnières supplémentaires ou renforcez les zones de montage.

Quels sont les inconvénients des charnières en laiton ?

Avez-vous déjà installé de belles charnières en laiton sur une porte ou un meuble, pour finalement les voir ternir ou tomber en panne prématurément ? Ou vous êtes-vous demandé pourquoi vos charnières en laiton ont constamment besoin d'être entretenues malgré leur apparence élégante ? Cette frustration commune a conduit de nombreux chefs de projet et ingénieurs à remettre en question leurs choix de matériaux.

Les charnières en laiton, bien qu'esthétiquement agréables avec leur aspect doré, présentent des inconvénients importants, notamment la susceptibilité à la corrosion, une résistance moindre par rapport aux alternatives en acier, un coût plus élevé, des exigences en matière d'entretien et un risque de corrosion galvanique lorsqu'elles sont associées à des métaux incompatibles.

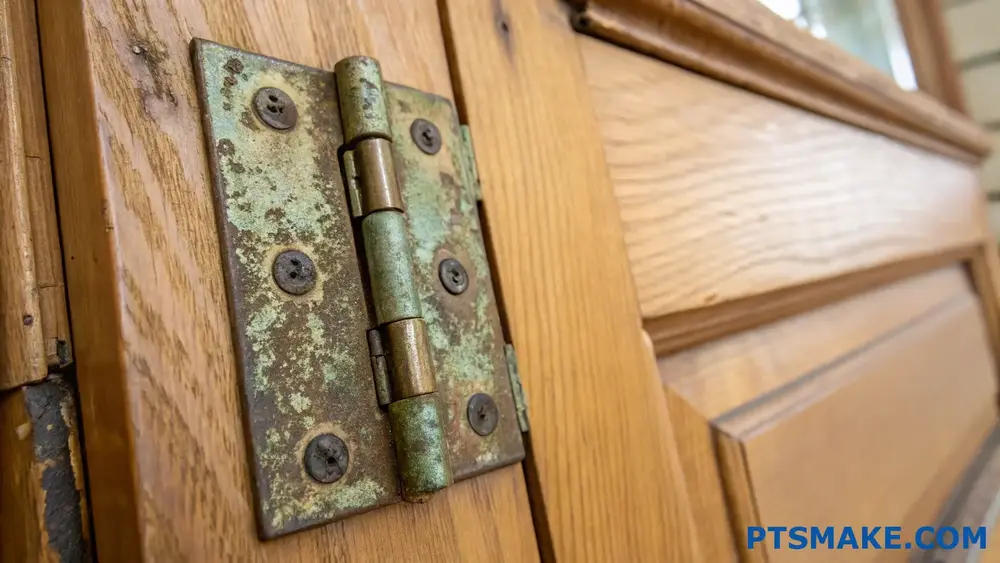

Problèmes de corrosion et de ternissement

Processus de ternissement naturel

L'un des principaux inconvénients des charnières en laiton est leur tendance naturelle à se ternir avec le temps. Ce phénomène est dû au fait que le laiton est un alliage composé principalement de cuivre et de zinc. Lorsqu'il est exposé à l'air et à l'humidité, le laiton subit une oxydation qui lui donne un aspect terne et sombre que beaucoup trouvent inesthétique. Dans le cadre de mon travail sur divers éléments de quincaillerie chez PTSMAKE, j'ai observé que même les charnières en laiton de haute qualité finissent par perdre leur aspect doré et brillant si elles ne sont pas correctement entretenues.

Le processus de ternissement des charnières en laiton est en fait une réaction chimique appelée oxydation². Bien que ce processus n'affecte pas immédiatement l'intégrité structurelle de la charnière, il a un impact significatif sur l'attrait esthétique qui incite de nombreuses personnes à choisir le laiton en premier lieu. Pour les projets où il est essentiel de conserver une apparence homogène, cette dégradation naturelle peut s'avérer problématique.

Performance dans les environnements humides

Les charnières en laiton fonctionnent particulièrement mal dans les environnements humides ou salins. Les maisons côtières, les salles de bains, les cuisines et les applications extérieures présentent des conditions difficiles pour la quincaillerie en laiton. Dans ces environnements, le processus de corrosion s'accélère considérablement, entraînant une détérioration plus rapide.

J'ai récemment conseillé un client qui avait installé des charnières en laiton dans sa propriété en bord de mer et qui a constaté qu'elles développaient une patine verdâtre (vert-de-gris) en l'espace de quelques mois seulement. Cette expérience montre pourquoi de nombreux architectes et constructeurs de bord de mer évitent désormais spécifiquement les ferrures en laiton, malgré leur attrait visuel initial.

Problèmes de dézincification

Une forme spécifique de corrosion appelée dézincification peut affecter les charnières en laiton à forte teneur en zinc. Ce processus se produit lorsque le zinc s'échappe de l'alliage de laiton, laissant derrière lui une structure de cuivre poreuse et affaiblie. Ce qui est particulièrement problématique, c'est que la charnière peut conserver sa forme tout en étant structurellement compromise.

La dézincification se produit généralement dans :

• Zones où l'eau est dure
• Milieux marins
• Endroits où les conditions atmosphériques sont acides
• Applications où le laiton entre en contact avec certains produits chimiques

Limites de la résistance et de la durabilité

Capacité de charge

Par rapport aux charnières en acier ou en acier inoxydable, les charnières en laiton sont généralement moins résistantes. Elles sont donc moins adaptées aux applications lourdes ou aux situations nécessitant une capacité de charge élevée. Par exemple, les charnières en laiton sont moins résistantes que les charnières en acier :

Lorsque je travaille sur des projets exigeant une durabilité sous des contraintes importantes, je déconseille souvent à mes clients d'utiliser des charnières en laiton, malgré leur attrait esthétique. Pour les portes extérieures lourdes ou les entrées fréquemment utilisées, le matériau n'offre tout simplement pas les performances à long terme nécessaires.

Résistance à la fatigue

Les charnières en laiton présentent également une résistance à la fatigue inférieure à celle des charnières en acier. Après des mouvements répétés, le laiton peut développer des fissures de contrainte ou s'user plus rapidement au niveau des points d'articulation. Ce phénomène est particulièrement problématique dans les applications à fort trafic, comme les portes commerciales ou les armoires à accès fréquent.

Les propriétés mécaniques du laiton le rendent plus susceptible de se déformer sous l'effet de contraintes répétées. Au cours de mes années d'expérience dans la fabrication, j'ai vu de nombreux cas où les charnières en laiton commençaient à s'affaisser ou à présenter un jeu au niveau de l'axe après seulement quelques années d'utilisation régulière, alors que les charnières comparables en acier conservaient leur précision beaucoup plus longtemps.

Effets de la température

Une autre limite des charnières en laiton est leur comportement à différentes températures. Le laiton se dilate et se contracte plus facilement avec les changements de température que de nombreux autres matériaux. Cette propriété peut poser plusieurs problèmes :

1. Collage saisonnier en cas de changement de dimensions
2. Augmentation de l'usure des points de contact en raison de la dilatation thermique
3. Risque de desserrage des vis de montage lorsque le matériau subit des variations de température.

Ces effets sont particulièrement visibles dans les applications extérieures ou dans les environnements non réglementés où les fluctuations de température sont importantes.

Considérations sur les coûts

Investissement initial

Les charnières en laiton coûtent généralement plus cher que les charnières en acier ou même que certaines charnières en acier inoxydable. Le coût de la matière première est plus élevé et le processus de fabrication nécessite souvent des étapes supplémentaires pour obtenir la finition souhaitée. Pour les projets soumis à des contraintes budgétaires strictes ou lorsqu'un grand nombre de charnières est nécessaire, cette différence de coût peut être substantielle.

Permettez-moi de vous donner un exemple récent : Pour un projet commercial de grande envergure nécessitant 200 charnières de porte, la différence de coût entre les options en laiton et en acier standard s'élevait à près de $3 000. Cette différence de prix substantielle a obligé le client à reconsidérer sa sélection de matériaux, choisissant finalement comme compromis des charnières en acier avec une finition en laiton.

Dépenses à vie

Au-delà du prix d'achat initial, les charnières en laiton entraînent des coûts d'entretien permanents que beaucoup ne prennent pas en compte lors de la phase de spécification. Ces dépenses à vie comprennent

• Produits de nettoyage et de polissage spécifiques au laiton
• Revêtements protecteurs et laques nécessitant une réapplication périodique
• Coûts de remplacement potentiels en cas de défaillance prématurée des charnières
• Coûts de main-d'œuvre liés à l'entretien régulier

Lorsque l'on évalue le coût total de possession, ces dépenses permanentes rendent souvent les charnières en laiton beaucoup plus chères que d'autres solutions dont le coût initial est peut-être plus élevé mais qui nécessitent un entretien minimal, comme certaines qualités d'acier inoxydable.

Exigences en matière de maintenance

Besoins en nettoyage régulier

Le maintien de l'aspect des charnières en laiton nécessite un effort constant. Un nettoyage régulier est nécessaire pour éviter l'accumulation de ternissures, généralement à l'aide de :

• Nettoyants ou polis spécialisés pour le laiton
• Solutions naturelles comme les mélanges de vinaigre et de sel
• Composés commerciaux de polissage des métaux

Cet entretien n'est pas simplement cosmétique - laisser la corrosion progresser peut finir par avoir un impact sur la fonctionnalité de la charnière. Chez PTSMAKE, nous conseillons souvent à nos clients de ne pas choisir le laiton pour leur application s'ils ne sont pas prêts à s'engager dans un programme d'entretien régulier.

Limites du revêtement protecteur

De nombreuses charnières en laiton sont livrées avec des laques ou des revêtements protecteurs appliqués en usine, conçus pour éviter le ternissement. Toutefois, ces revêtements présentent des limites importantes :

1. Ils finissent par s'user, surtout aux points de contact
2. Certains nettoyants ou produits chimiques peuvent endommager la couche protectrice
3. Une fois compromise, la couche protectrice doit souvent être entièrement enlevée et réappliquée
4. Le revêtement peut jaunir avec le temps, ce qui affecte l'apparence.

J'ai constaté que même les revêtements protecteurs de la plus haute qualité ne durent généralement qu'un à trois ans avant de nécessiter une intervention, ce qui en fait une question d'entretien permanent plutôt qu'une solution ponctuelle.

Complexité des réparations

En cas de défaillance ou d'endommagement des charnières en laiton, les réparations sont souvent plus complexes qu'avec d'autres matériaux. Le laiton est plus difficile à souder correctement que l'acier et les réparations nécessitent souvent des compétences spécialisées. En outre, les pièces de remplacement doivent parfois être fabriquées sur mesure pour s'adapter aux composants existants, en particulier pour les ferrures décoratives ou de style ancien.

Questions de compatibilité

Risque de corrosion galvanique

L'un des problèmes techniques les plus graves que posent les charnières en laiton est leur potentiel de corrosion galvanique lorsqu'elles sont en contact avec certains autres métaux. Lorsque des métaux différents entrent en contact en présence d'un électrolyte (ne serait-ce que l'humidité de l'air), une réaction électrochimique peut se produire et accélérer la corrosion.

Ceci est particulièrement problématique lorsque des charnières en laiton sont utilisées :

• Composants en aluminium
• Certaines qualités d'acier
• Quelques pièces de quincaillerie zinguées

Dans les applications architecturales où plusieurs types de métaux sont utilisés, cette incompatibilité peut entraîner une défaillance prématurée non seulement de la charnière elle-même, mais aussi des matériaux environnants.

Problèmes liés au matériel de montage

Les charnières en laiton nécessitent idéalement des vis en laiton pour le montage afin d'éviter les réactions galvaniques. Toutefois, les vis en laiton sont généralement plus souples et plus susceptibles de se dénuder lors de l'installation que les vis en acier. Il en résulte un dilemme pratique :

• Utiliser des vis en laiton assorties et risquer des difficultés d'installation
• Utiliser des vis en acier plus résistantes et créer potentiellement des problèmes de corrosion galvanique

Ce problème de compatibilité a causé d'importants problèmes dans de nombreux projets, en particulier lorsque des installateurs moins expérimentés tentent de remplacer le matériel en se basant sur ce qui est facilement disponible.

Considérations environnementales

Impact sur la fabrication

La production de charnières en laiton a une empreinte environnementale plus importante que celle de certaines autres solutions. La fabrication du laiton implique :

• Exploitation minière et traitement du cuivre et du zinc à forte intensité énergétique
• Traitements chimiques de finition et de revêtement
• Production de déchets souvent plus importante lors de la fabrication

Pour les projets soucieux de l'environnement, ces facteurs peuvent influencer les décisions de sélection des matériaux. Chez PTSMAKE, nous avons remarqué que les clients s'intéressent de plus en plus à l'impact environnemental du cycle de vie complet des composants tels que les charnières, et pas seulement à leurs propriétés fonctionnelles.

Recyclabilité en fin de vie

Bien que le laiton soit techniquement recyclable, les charnières intègrent souvent d'autres matériaux tels que des broches en acier ou des éléments décoratifs qui compliquent le processus de recyclage. En outre, les revêtements et traitements protecteurs appliqués pour préserver l'apparence peuvent introduire des contaminants dans le flux de recyclage.

Limites esthétiques

Défis liés à la cohérence de la conception

Malgré leur beauté initiale, les charnières en laiton posent des problèmes particuliers pour maintenir la cohérence du design au fil du temps. Comme les différentes zones reçoivent des niveaux variables d'utilisation, d'exposition et d'entretien, les composants en laiton peuvent développer une patine et un aspect inégaux. Ce phénomène est particulièrement visible dans les grandes installations, où certaines charnières peuvent avoir un aspect très différent des autres après seulement quelques années.

Dans le cadre d'un projet commercial pour lequel j'ai été consulté, les charnières en laiton des portes d'entrée principales ont pris, en l'espace de deux ans seulement, un aspect complètement différent de celui des charnières du même modèle utilisées sur les portes auxquelles on accède moins souvent. Cette incohérence a créé une esthétique désordonnée involontaire qui a sapé l'intention initiale de la conception.

Options de couleurs limitées

Si le laiton est apprécié pour son ton chaud et doré, cette spécificité même peut être limitative dans les schémas de conception. Contrairement aux charnières en acier, qui peuvent être facilement plaquées ou peintes dans pratiquement n'importe quelle couleur, les charnières en laiton

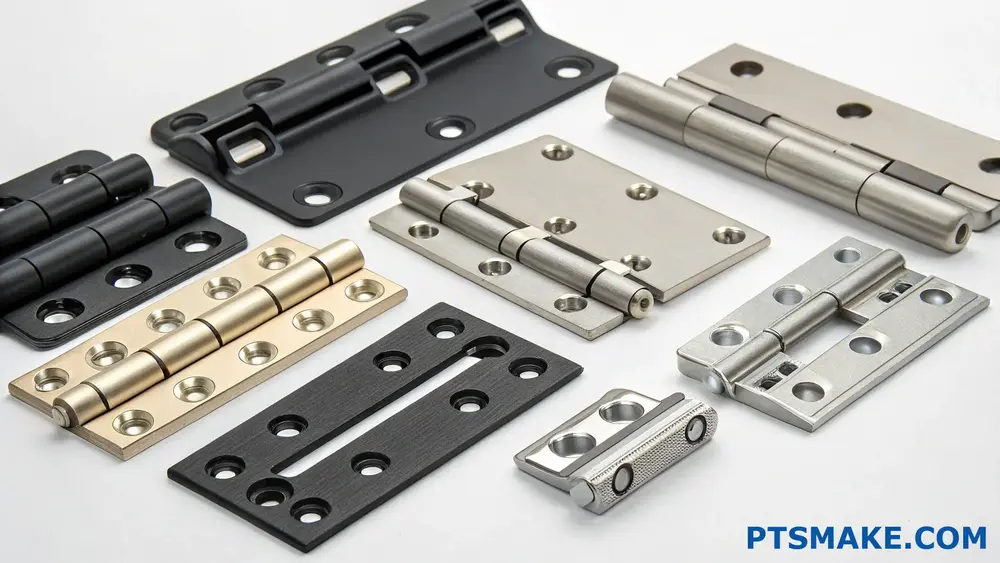

Qu'est-ce que la qualité des charnières ?

Vous est-il déjà arrivé d'installer une charnière et de constater qu'elle ne fonctionnait plus en cas d'utilisation régulière ? Ou passé trop de temps à essayer de comprendre pourquoi certaines charnières sont plus performantes que d'autres dans des applications apparemment similaires ? La différence réside souvent dans un élément que de nombreux ingénieurs et concepteurs négligent : la qualité de la charnière.

Les catégories de charnières sont des classifications de qualité normalisées qui indiquent la durabilité, la capacité de charge et les applications appropriées d'une charnière. Ces catégories, établies par les normes ANSI/BHMA, vont de la catégorie 1 (qualité supérieure) à la catégorie 3 (qualité de base) et permettent de déterminer quelle charnière convient à des conditions d'utilisation et à des environnements spécifiques.

Comprendre le système de classement des charnières

Dans le cadre de mon travail sur divers projets de fabrication, j'ai constaté que le choix de la classe de charnière peut faire ou défaire la fonctionnalité d'un produit. Le système de classification normalisé nous offre un cadre fiable pour sélectionner le bon composant pour chaque application.

Les normes ANSI/BHMA

L'American National Standards Institute (ANSI) et la Builders Hardware Manufacturers Association (BHMA) ont mis au point un système de classification complet pour les charnières. Ce système classe les charnières en trois catégories principales :

• Première année: Commercial/Lourd
• Niveau 2: Commerce léger
• Niveau 3: Résidentiel/léger

Ces notes sont déterminées par des procédures de test rigoureuses qui évaluent des facteurs tels que

1. Essais cycliques (durabilité de l'ouverture et de la fermeture)
2. Capacité de poids
3. Résistance aux contraintes verticales et horizontales
4. Durabilité de la finition
5. Qualité des matériaux

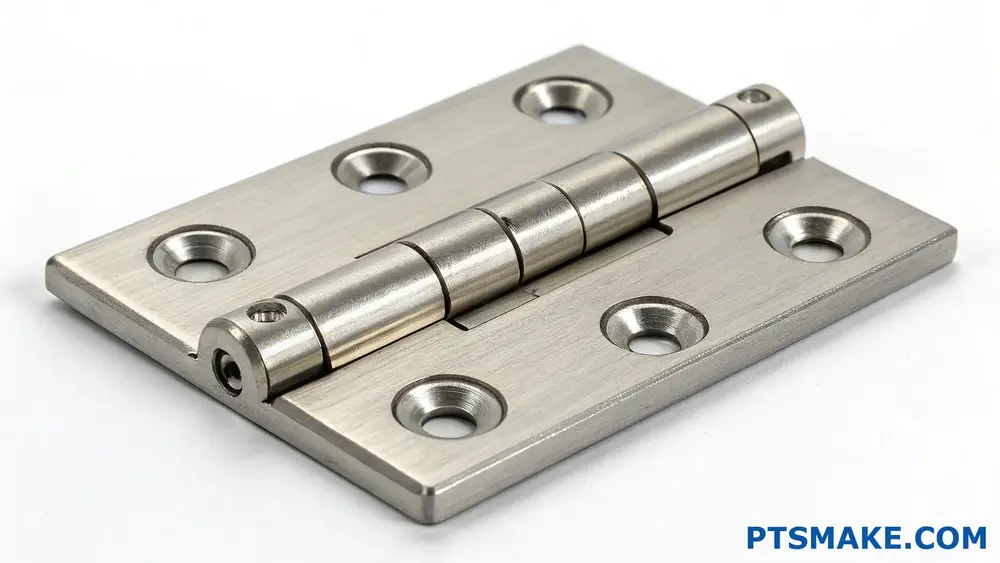

Charnières de grade 1 : Applications commerciales et lourdes

Les charnières de classe 1 représentent la norme de qualité la plus élevée de l'industrie. Ces charnières sont conçues pour résister aux conditions extrêmes et à l'usage intensif que l'on trouve généralement dans les locaux commerciaux.

Lorsque nous fabriquons des charnières de classe 1 chez PTSMAKE, elles sont testées pendant au moins un million de cycles. Cela peut sembler excessif, mais dans les environnements commerciaux très fréquentés tels que les hôpitaux ou les écoles, les portes peuvent être ouvertes et fermées des centaines de fois par jour.

Les charnières de classe 1 présentent les caractéristiques suivantes

• Fabriqué à partir de matériaux de haute qualité (généralement du laiton massif, de l'acier inoxydable ou du bronze).
• Métal plus épais et plus substantiel
• Points de fixation renforcés
• Roulements à billes ou à rouleaux de première qualité
• Résistance accrue à la corrosion
• Capacité de charge plus élevée (typiquement 400-600 livres)

Ces charnières sont idéales pour :

• Bâtiments commerciaux à forte fréquentation
• Portes extérieures lourdes
• Sorties de secours
• Milieu hospitalier ou institutionnel
• Équipements industriels
• Applications militaires

Charnières de grade 2 : Applications commerciales légères

Les charnières de classe 2 se situent à mi-chemin entre les applications commerciales à usage intensif et les applications résidentielles de base. Je les recommande souvent pour les locaux commerciaux légers ou les projets résidentiels haut de gamme où la durabilité est importante, mais où les charnières de classe 1 seraient excessives.

Ces charnières sont généralement soumises à des tests d'environ 500 000 cycles, ce qui les rend adaptées à des scénarios d'utilisation modérée.

Les charnières de grade 2 présentent les caractéristiques suivantes

• Construction en métal de calibre moyen
• Roulements de bonne qualité
• Résistance modérée à la corrosion
• Capacité de poids d'environ 200-300 livres

Les applications idéales sont les suivantes

• Immeubles de bureaux
• Complexes d'appartements
• Installations commerciales légères
• Portes résidentielles haut de gamme
• Portes commerciales intérieures
• Établissements d'enseignement à trafic modéré

Charnières de classe 3 : Applications résidentielles

Les charnières de classe 3 sont conçues pour un usage résidentiel de base et sont testées pour environ 350 000 cycles. Bien qu'il s'agisse de la catégorie ANSI/BHMA la plus basse, il est important de comprendre que ces charnières sont toujours fabriquées pour répondre aux normes établies.

Caractéristiques des charnières de classe 3 :

• Métal plus léger
• Systèmes de roulements de base
• Options de finition standard
• Capacité de poids d'environ 100-180 livres

Ces charnières conviennent pour :

• Portes intérieures résidentielles standard
• Armoires légères
• Portes d'armoires
• Zones de stockage
• Applications résidentielles à faible trafic

Facteurs déterminant la qualité des charnières

Plusieurs éléments clés sont évalués au cours du processus de classement. Comprendre ces éléments peut vous aider à faire de meilleures sélections pour votre application spécifique.

Composition du matériau

Le matériau utilisé pour la fabrication des charnières a une incidence considérable sur leur qualité :

Technologie des roulements

Le système de roulement utilisé dans une charnière influe considérablement sur ses performances et sa classification :

• Palier lisse: Conception simple sans composants supplémentaires entre les charnières. Ces charnières se trouvent généralement dans les charnières de classe 3 pour les applications résidentielles de base.

• Roulement à billes: Contient des roulements à billes entre les charnières pour réduire les frottements et prolonger la durée de vie. Les charnières à roulements à billes sont généralement classées dans les catégories 1 et 2.

• Jarret d'olivier: Elle comporte une saillie en forme d'olive qui tourne à l'intérieur d'une douille, ce qui permet un fonctionnement en douceur. Ces charnières sont souvent utilisées dans les charnières décoratives de qualité supérieure.

• Palier anti-friction: Incorpore des matériaux de roulement spécialisés pour réduire le frottement sans utiliser de roulements à billes. Ils sont courants dans les applications de grade 2.

Essais cycliques

L'un des facteurs les plus importants pour déterminer la qualité d'une charnière est le test de cycle. Il s'agit d'ouvrir et de fermer la charnière de manière répétée pour simuler des années d'utilisation :

• Grade 1 : minimum 1 000 000 de cycles
• Grade 2 : 500 000 cycles au minimum
• Grade 3 : 350 000 cycles au minimum

Chez PTSMAKE, j'ai observé que des essais cycliques appropriés révèlent des problèmes qui pourraient ne pas être apparents lors des inspections initiales. Il est fascinant de voir comment des différences de conception apparemment mineures peuvent conduire à des performances à long terme radicalement différentes.

Capacité de charge

Le support de poids est un autre facteur de classement crucial :

• Les charnières de grade 1 supportent généralement 400 à 600 livres.
• Les charnières de grade 2 supportent environ 200-300 livres.
• Les charnières de grade 3 supportent environ 100-180 livres.

Il convient de noter que ces capacités supposent une installation et une répartition correctes sur plusieurs charnières. L'utilisation d'un nombre insuffisant de charnières pour une porte lourde est une erreur fréquente que j'observe dans de nombreux projets.

Grades de charnières spécialisés pour des applications spécifiques

Au-delà des grades standard ANSI/BHMA, il existe des classifications spécialisées pour des applications particulières.

Charnières ignifugées

Les charnières résistantes au feu doivent répondre à des normes supplémentaires allant au-delà du système de classification habituel. Ces charnières sont des éléments cruciaux dans les assemblages de portes résistantes au feu et sont soumises à des tests :

• Résistance à la chaleur
• Intégrité structurelle en cas d'incendie
• Fonctionnalité de fermeture automatique
• Maintien de l'alignement en cas de dilatation thermique

Les charnières ignifugées appartiennent généralement à la catégorie 1, mais doivent également répondre aux normes UL (Underwriters Laboratories) et aux codes locaux de la construction. Le test standard consiste à soumettre la charnière à des températures supérieures à 1 700°F pour s'assurer qu'elle conserve sa fonctionnalité.

Charnières de sécurité

Les charnières de sécurité intègrent des caractéristiques supplémentaires pour empêcher tout accès non autorisé :

• Goupilles inamovibles (NRP): Empêche le retrait de l'axe de charnière lorsque la porte est fermée
• Conseils pour l'hôpital: Les charnières inclinées empêchent les objets d'être accrochés à la charnière.
• Goujons de sécurité: Projections qui s'enclenchent lorsque la porte est fermée
• Charnières cachées: Caché à la vue lorsque la porte est fermée

Ces caractéristiques de sécurité sont disponibles dans différentes catégories, bien qu'elles soient le plus souvent présentes dans les charnières de catégorie 1 et 2.

Charnières électrifiées

Avec le développement de la technologie des bâtiments intelligents, les charnières électrifiées sont devenues de plus en plus importantes. Ces charnières spécialisées contiennent des canaux de câblage dissimulés pour transférer l'énergie et les données du cadre à la porte sans fils apparents.

Les charnières électrifiées sont généralement classées dans les catégories 1 ou 2, mais elles doivent également répondre aux normes électriques et à l'offre :

• Capacité actuelle adéquate
• Protection des fils
• Connexion électrique continue
• Compatibilité avec les systèmes de contrôle d'accès

Comment choisir la qualité de charnière adaptée à votre projet ?

Le choix de la catégorie de charnière appropriée nécessite la prise en compte de plusieurs facteurs :

Intensité d'utilisation

Évaluez la fréquence d'utilisation de la porte :

• Haute fréquence (plus de 100 opérations par jour) : 1ère année
• Fréquence moyenne (50-100 opérations par jour) : Niveau 2
• Faible fréquence (moins de 50 opérations par jour) : Niveau 3

Poids et dimensions de la porte

Les portes plus lourdes nécessitent des charnières de qualité supérieure :

• Portes lourdes (plus de 200 livres) : Classe 1
• Portes de poids moyen (100-200 livres) : Classe 2
• Portes légères (moins de 100 livres) : Classe 3

N'oubliez pas de calculer le poids total de la porte, y compris la quincaillerie et les accessoires. Pour les charnières sur mesure, PTSMAKE recommande toujours de prévoir une marge de sécurité d'au moins 25% au-dessus de la charge prévue.

Conditions environnementales

Tenez compte de l'environnement dans lequel la charnière sera utilisée :

• Portes extérieures exposées aux éléments : Grade 1 avec finition appropriée
• Environnements humides (salles de bains, piscines) : Grade 1 ou 2 avec des matériaux résistants à la corrosion
• Environnements intérieurs standard : Grade 2 ou 3 en fonction de l'utilisation
• Environnements corrosifs : Grade 1 avec des matériaux spécialisés (acier inoxydable 316)

Contraintes budgétaires

Les charnières de classe 1 offrent des performances supérieures, mais leur prix est plus élevé :

• Catégorie 1 : coût le plus élevé, mais coût le plus faible sur la durée de vie en raison de la durabilité
• Catégorie 2 : Coût initial modéré, bon rapport qualité-prix pour des applications appropriées
• Classe 3 : coût initial le plus bas, convient aux applications de base

D'après mon expérience, l'investissement dans des charnières de qualité supérieure pour les applications critiques est rentabilisé par la réduction des coûts de maintenance et de remplacement.

Choisir le bon matériau en fonction des exigences de l'application ?

Avez-vous déjà passé des heures à concevoir le produit parfait, pour finalement le voir échouer parce que vous aviez choisi le mauvais matériau pour les charnières ? Ou peut-être avez-vous vu vos coûts de production grimper en flèche lorsque vous avez spécifié un matériau de charnière coûteux alors qu'une option plus économique aurait été tout aussi performante ?

Le choix du matériau approprié pour les charnières personnalisées dépend principalement des exigences spécifiques de l'application, notamment des conditions environnementales, de la capacité de charge, des besoins de durabilité et des contraintes de coût. Le matériau idéal équilibre les propriétés mécaniques, la résistance à la corrosion et les considérations économiques pour votre cas d'utilisation particulier.

Adapter les matériaux aux environnements d'application

Lors du choix des matériaux pour les charnières personnalisées, l'environnement de fonctionnement est peut-être le facteur le plus important à prendre en compte. Les charnières sont exposées à des conditions très différentes selon les applications, et le choix d'un matériau capable de résister à ces défis spécifiques est essentiel pour garantir des performances à long terme.

Applications intérieures et extérieures

Les applications intérieures présentent généralement des conditions moins exigeantes pour les charnières. Pour une utilisation intérieure standard avec une exposition minimale à l'humidité ou à des températures extrêmes, des matériaux comme le laiton, l'aluminium ou même certains polymères offrent souvent des performances suffisantes à des coûts raisonnables.

Cependant, les applications extérieures posent de nouveaux défis. Les charnières utilisées à l'extérieur doivent faire face à :

• Rayonnement UV
• Fluctuations de température
• Précipitations
• Polluants atmosphériques
• Exposition potentielle au sel (dans les zones côtières)

Pour ces applications, il est essentiel d'utiliser des matériaux présentant une excellente résistance à la corrosion. L'acier inoxydable (en particulier la qualité 316), l'aluminium avec revêtement anodisé ou les polymères spécialisés résistants aux intempéries sont des choix courants. J'ai vu de nombreux cas où des clients avaient initialement choisi des charnières en acier standard pour des applications extérieures, mais qui ont dû faire face à des défaillances prématurées et à des remplacements coûteux au bout de quelques mois.

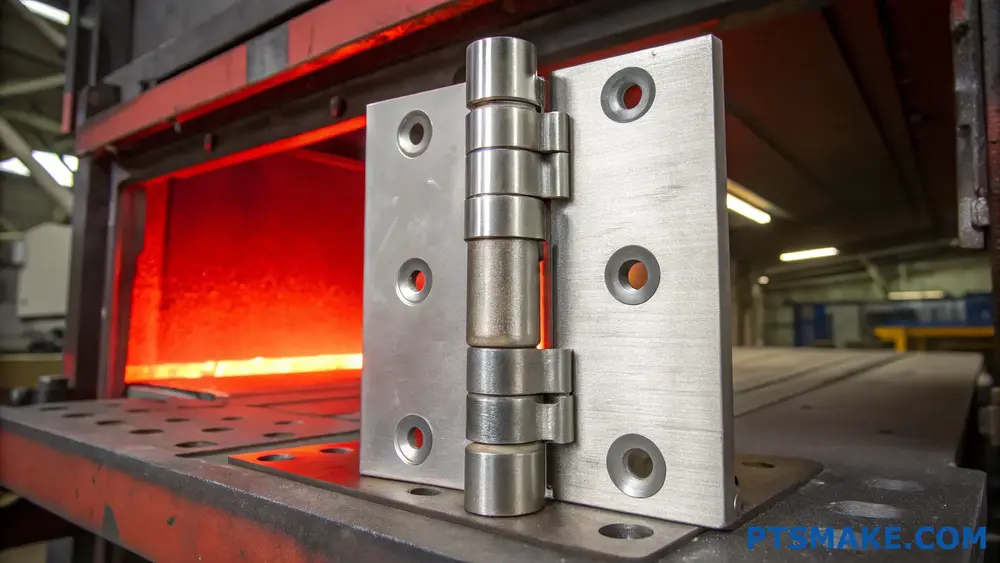

Températures extrêmes

La plage de température est une autre considération cruciale qui est souvent négligée lors de la sélection des matériaux. Certains matériaux qui fonctionnent admirablement à température ambiante peuvent devenir cassants dans des environnements froids ou perdre leur intégrité structurelle sous l'effet de la chaleur.

Pour les environnements à haute température (tels que les charnières utilisées à proximité de moteurs, d'équipements de chauffage ou de fours industriels), il est recommandé d'utiliser des alliages spéciaux pour hautes températures :

• Inconel (alliage de nickel et de chrome) - Maintient la résistance à des températures allant jusqu'à 1000°C
• Acier inoxydable de haute qualité - Bonne performance jusqu'à 800°C
• Alliages de titane - Excellent rapport résistance/poids à des températures élevées

Inversement, pour les environnements extrêmement froids, les matériaux qui conservent leur ductilité à basse température sont essentiels :

• Acier inoxydable austénitique (304, 316)
• Alliages d'aluminium spéciaux
• Certains polymères techniques avec des modificateurs à basse température

Considérations relatives à l'exposition aux produits chimiques

Dans les environnements où les charnières peuvent être exposées à des produits chimiques, le choix d'un matériau présentant une résistance chimique appropriée est essentiel. Ceci est particulièrement important dans les cas suivants

• Milieux industriels avec traitement chimique
• Environnements médicaux avec stérilisation fréquente
• Installations de transformation des aliments
• Applications marines (exposition à l'eau salée)

Ces matériaux se distinguent souvent par leur résistance aux produits chimiques :

• Charnières revêtues de PTFE (polytétrafluoroéthylène)
• Hastelloy (pour les environnements chimiques sévères)
• Acier inoxydable de qualité supérieure (316 ou plus)
• Certains plastiques techniques comme le PEEK (polyétheréthercétone³)

Exigences mécaniques et considérations relatives à la charge

Au-delà des facteurs environnementaux, les exigences mécaniques imposées à la charnière doivent guider le choix des matériaux. Une charnière pour une porte d'armoire légère a des exigences très différentes de celles d'une charnière pour un équipement industriel lourd.

Capacité de charge

La charge qu'une charnière doit supporter influe directement sur le choix du matériau. Pour les applications à forte charge, il est essentiel que les matériaux présentent une excellente résistance à la traction et à la fatigue :

• Acier au carbone (traité thermiquement pour une résistance accrue)
• Aciers alliés
• Alliages de titane (lorsque le poids est un facteur important)
• Alliages de laiton à haute résistance

Pour les charges moyennes ou légères, d'autres options sont envisageables :

• Alliages d'aluminium
• Laiton standard
• Polymères techniques renforcés par des fibres
• Alliages de zinc

Voici un tableau de référence simplifié de la capacité de charge des matériaux les plus courants pour les charnières :

Résistance à l'usure et durabilité

Les charnières qui seront utilisées fréquemment nécessitent des matériaux présentant une excellente résistance à l'usure. D'après mon expérience chez PTSMAKE, les clients sous-estiment souvent le nombre de cycles lors de la sélection des matériaux, ce qui entraîne des défaillances prématurées.

Pour les applications avec un nombre élevé de cycles, envisagez :

• Aciers trempés avec lubrification appropriée
• Bronze de qualité palier
• Polymères autolubrifiants
• Acier inoxydable avec broches trempées

Pour les applications à usage modéré, les qualités standard de :

• Acier inoxydable
• Laiton
• Aluminium
• Polymères techniques

Ils offrent souvent des performances adéquates à des coûts raisonnables.

Exigences en matière de frottement et de mouvement

Certaines applications nécessitent des caractéristiques de frottement spécifiques. Par exemple, certaines charnières de porte ont besoin d'une résistance contrôlée pour éviter les claquements, tandis que d'autres ont besoin d'un frottement minimal pour fonctionner en douceur.

Matériaux et combinaisons qui assurent un frottement contrôlé :

• Laiton sur acier
• Bagues en bronze avec axes en acier
• Certaines combinaisons de polymères et de métaux

Pour les applications à frottement minimal :

• Acier inoxydable avec revêtement PTFE
• Polymères autolubrifiants
• Matériaux de qualité pour roulements à billes
• Charnières à roulement à billes

Considérations économiques dans la sélection des matériaux

Si les performances sont primordiales, les facteurs économiques jouent inévitablement un rôle dans la sélection des matériaux. Pour trouver l'équilibre optimal entre performance et coût, il faut souvent évaluer plusieurs facteurs :

Coûts initiaux des matériaux

Le coût des matières premières varie considérablement d'un matériau à l'autre :

• Acier au carbone - Généralement le moins cher
• Acier inoxydable - Coût modéré à élevé (variable selon la qualité)
• Laiton/bronze - Coût modéré à élevé
• Aluminium - Coût modéré
• Titane - Coût élevé
• Polymères techniques - Variable (certaines formulations spécialisées peuvent être coûteuses)

Compatibilité du processus de fabrication

Des matériaux différents nécessitent des processus de fabrication différents, ce qui peut avoir un impact significatif sur les coûts globaux. Par exemple, chez PTSMAKE, nous avons aidé des clients à réduire considérablement leurs coûts en leur recommandant des matériaux qui maintiennent les performances requises tout en permettant des méthodes de fabrication plus efficaces.

Considérations sur les matériaux pour l'efficacité de la fabrication :

• Usinabilité - Des matériaux comme le laiton de décolletage ou certains alliages d'aluminium offrent une excellente usinabilité.
• Formabilité - Certaines applications bénéficient de matériaux qui peuvent être formés à froid plutôt qu'usinés.
• Adaptation au moulage - Les alliages de zinc excellent dans les processus de moulage sous pression pour les charnières complexes.

Analyse des coûts du cycle de vie

Parfois, le choix le plus économique n'est pas l'option initiale la moins chère. Lors de l'évaluation des matériaux, il convient de prendre en compte les éléments suivants

• Durée de vie prévue dans l'environnement de l'application
• Exigences en matière d'entretien
• Coûts de remplacement
• Coûts d'immobilisation liés à la défaillance

J'ai vu des cas où l'investissement dans un matériau de qualité supérieure se traduisait par une durée de vie cinq fois plus longue, ce qui le rendait nettement plus économique sur l'ensemble du cycle de vie du produit, malgré des coûts initiaux plus élevés.

Considérations particulières pour les charnières sur mesure

Les charnières sur mesure ont souvent des exigences uniques que les composants standard ne peuvent pas satisfaire. Ces considérations particulières peuvent influencer de manière significative le choix des matériaux.

Exigences esthétiques

Lorsque les charnières sont visibles dans le produit final, des considérations esthétiques peuvent influencer le choix du matériau :

• Le laiton et le bronze offrent des aspects chauds et classiques
• L'acier inoxydable offre un aspect moderne et propre
• L'aluminium anodisé permet des choix de couleurs
• Certains polymères peuvent être assortis à la couleur des composants environnants.

Dans les applications architecturales ou les produits de consommation haut de gamme, ces considérations esthétiques peuvent justifier le choix de matériaux haut de gamme.

Contraintes de poids

Pour les applications où le poids est critique (telles que l'aérospatiale, l'électronique portable ou les composants automobiles), les matériaux légers deviennent essentiels :

• Alliages d'aluminium (excellent rapport résistance/poids)
• Titane (rapport résistance/poids supérieur, mais coût plus élevé)
• Polymères techniques (potentiellement renforcés par des fibres de verre ou de carbone)
• Alliages de magnésium (mais avec des limitations de résistance à la corrosion)

Facteurs réglementaires et de conformité

Certaines applications doivent répondre à des exigences réglementaires spécifiques qui ont une incidence sur le choix des matériaux :

• Les applications alimentaires nécessitent des matériaux conformes aux réglementations de la FDA ou à des réglementations similaires.
• Les dispositifs médicaux peuvent nécessiter des matériaux biocompatibles
• Les applications aérospatiales font l'objet de certifications strictes des matériaux
• La conformité à la directive RoHS restreint certaines compositions de matériaux

Ces facteurs réglementaires peuvent réduire considérablement le champ des matériaux appropriés pour les charnières personnalisées.

Matrice de décision pour la sélection des matériaux

Pour évaluer systématiquement les matériaux utilisés pour les charnières personnalisées, envisagez d'utiliser une matrice de décision. Sur la base de mon expérience chez PTSMAKE, j'ai constaté que cette méthode aide les clients à faire des choix de matériaux plus objectifs en quantifiant l'importance des différents facteurs.

Voici un exemple simplifié d'une telle matrice :

Dans cet exemple, chaque facteur est pondéré en fonction de son importance (1-5) et chaque matériau est évalué sur une échelle de 1 à 5 pour chaque facteur. Les notes pondérées permettent d'identifier le meilleur matériau global en fonction des exigences spécifiques de l'application.

Études de cas : Histoires de réussite en matière de sélection des matériaux

Au fil des ans, j'ai rencontré de nombreuses situations dans lesquelles le choix d'un matériau approprié a fait la différence entre un produit et un autre.

Comment choisir la bonne charnière sur mesure pour votre projet ?

Avez-vous déjà passé des heures à chercher la charnière idéale, pour finalement vous contenter d'une option standard qui n'était pas tout à fait adaptée ? Ou pire encore, avez-vous installé une charnière de série pour vous rendre compte qu'elle était prématurément défectueuse parce qu'elle n'avait pas été conçue pour votre application spécifique ? Ces compromis peuvent entraîner des défaillances du produit, des réclamations de la part des clients et des reconceptions coûteuses.

Pour choisir la bonne charnière sur mesure, il faut évaluer les exigences de l'application, la sélection des matériaux, les besoins en capacité de charge, les facteurs environnementaux et les contraintes dimensionnelles. Les charnières sur mesure offrent des solutions adaptées que les charnières standard ne peuvent tout simplement pas égaler, garantissant des performances et une longévité optimales pour votre projet spécifique.

Comprendre les exigences de votre application

Lors de la sélection de charnières personnalisées, la première étape, et la plus cruciale, consiste à bien comprendre votre application. L'expérience que j'ai acquise en travaillant avec les clients de PTSMAKE m'a permis de constater que de nombreux ingénieurs se concentrent trop sur les spécifications de base tout en négligeant les exigences essentielles propres à l'application.

Analyse de la charge et du mouvement

Commencez par analyser le type exact de mouvement requis par votre application. S'agit-il d'un simple pivotement de 180 degrés ou de plusieurs axes de rotation ? Qu'en est-il de la fréquence d'utilisation : la charnière sera-t-elle utilisée occasionnellement ou des milliers de fois par jour ?

Pour les considérations relatives à la charge, déterminer :

• Poids maximal supporté par la charnière
• Direction de la charge (verticale, horizontale ou angulaire)
• Charges dynamiques et charges statiques
• Impacts ou chocs que la charnière peut subir

Un client s'est adressé à nous après trois tentatives infructueuses avec des charnières standard pour un appareil médical spécialisé. L'application nécessitait un positionnement précis avec un jeu minimal tout en supportant des charges variables. En effectuant une analyse détaillée des charges, nous avons conçu une solution personnalisée avec des points d'articulation renforcés et des surfaces d'appui spécialisées, qui fonctionne parfaitement depuis des années.

Contraintes spatiales et dimensionnelles

Les charnières sur mesure sont idéales pour les espaces restreints ou les montages inhabituels. Contrairement aux charnières standard qui vous obligent à concevoir autour de leurs dimensions, les options personnalisées peuvent être adaptées à vos besoins spatiaux exacts.

Tenez compte de ces facteurs dimensionnels :

• Espace de montage disponible
• Exigences en matière de dégagement à l'ouverture et à la fermeture
• Taille de la mâchoire et quantité nécessaire pour la solidité
• Exigences relatives au diamètre des broches

Environnement opérationnel

L'environnement dans lequel votre charnière fonctionnera influe considérablement sur le choix des matériaux et les exigences en matière de conception. J'ai constaté un nombre incalculable de défaillances prématurées lorsque ce facteur est négligé.

Les considérations environnementales sont les suivantes :

• Gamme de températures (extrêmes hautes et basses)
• Exposition à l'humidité, au brouillard salin ou à l'humidité
• Exposition chimique (produits de nettoyage, huiles, acides, etc.)
• Exposition aux UV et aux intempéries
• Exposition à la poussière, au sable ou aux particules

Par exemple, une charnière standard en acier inoxydable peut sembler suffisante pour une application à l'extérieur, mais si elle n'est pas spécifiquement conçue pour une application à l'extérieur, elle ne peut pas être utilisée à l'intérieur. passivation⁴ Bien qu'il soit soumis à un traitement thermique et à un choix de qualité appropriés, il peut néanmoins se corroder prématurément dans les environnements marins.

Sélection des matériaux pour les charnières sur mesure

Le choix des matériaux est peut-être l'avantage le plus important qu'offrent les charnières sur mesure par rapport aux charnières standard. Alors que les charnières standard sont généralement disponibles dans une gamme limitée de matériaux (généralement le laiton, l'acier ou l'acier inoxydable), les charnières sur mesure peuvent être fabriquées à partir de pratiquement n'importe quel matériau usinable.

Métaux et alliages

Chaque métal apporte des propriétés uniques aux applications de charnières :

Chez PTSMAKE, nous avons développé une expertise dans l'usinage CNC de ces différents métaux pour les charnières sur mesure, ce qui nous permet d'optimiser la sélection des matériaux en fonction des exigences exactes de l'application plutôt que de nous contenter de ce qui est disponible sur le marché.

Plastiques techniques

Pour les applications nécessitant une isolation électrique, une résistance chimique ou une réduction du poids, les plastiques techniques constituent d'excellentes alternatives aux métaux :

Un client du secteur manufacturier avait besoin de charnières pour des boîtiers électriques dans une usine de papier très corrosive. Les charnières métalliques standard ont cédé en quelques mois en raison de l'environnement chimique hostile. Nous avons développé des charnières en polyamide chargé de verre qui ont duré des années sans se dégrader.

Conception de charnières spécialisées pour des fonctions spécifiques

Les charnières standard remplissent généralement des fonctions d'ouverture et de fermeture de base, mais les charnières sur mesure peuvent incorporer des caractéristiques spécialisées pour résoudre des problèmes de conception complexes.

Charnières à fermeture automatique et à mouvement contrôlé

Lorsque votre application nécessite un mouvement contrôlé ou des capacités de positionnement spécifiques, les charnières sur mesure offrent des solutions que les produits standard ne peuvent pas offrir :

• Modèles à ressort - Créer une force de fermeture constante pour les applications nécessitant une fonction de fermeture automatique
• Charnières à friction - Maintien de la position quel que soit l'angle, idéal pour les écrans d'affichage et les composants réglables
• Charnières à déclic - Fournir un retour d'information tactile et un positionnement stable à des angles prédéterminés
• Charnières amorties - Contrôler la vitesse de fermeture pour éviter les claquements

Ces mécanismes spécialisés peuvent être calibrés avec précision en fonction de vos besoins, ce qui est impossible avec les options disponibles sur le marché.

Charnières cachées et invisibles

Pour les applications où l'esthétique est importante, les charnières invisibles personnalisées offrent des lignes épurées et des composants mécaniques cachés. Nous avons conçu de nombreuses solutions de charnières invisibles sur mesure qui disparaissent complètement lorsqu'elles sont fermées, préservant ainsi l'intégrité visuelle des produits haut de gamme.

Les principaux éléments à prendre en compte pour les charnières invisibles sont les suivants :

• Exigences en matière de résistance des matériaux (il faut souvent des matériaux plus résistants en raison de la taille réduite)
• Méthode d'installation et possibilités de réglage
• Exigences en matière de dégagement pour un mouvement complet

Charnières multiaxes et à mouvement complexe

Les charnières standard ne tournent généralement que sur un seul axe. Les charnières personnalisées peuvent incorporer plusieurs points de pivot pour créer des trajectoires de mouvement complexes :

• Charnières à double action - Permet un mouvement dans les deux sens à partir de la position fermée
• Charnières multibras - Créer des trajectoires de mouvement spécialisées pour des applications uniques
• Charnières composées - Combiner différents types de mouvements dans un seul mécanisme

Chez PTSMAKE, nous avons développé une charnière à trois axes sur mesure pour un appareil médical robotique spécialisé qui devait se plier de manière compacte pour être stocké tout en assurant un positionnement précis pendant le fonctionnement, ce qui était impossible à réaliser avec des composants standard.

Durabilité et considérations relatives au cycle de vie

Lors de la sélection de charnières personnalisées, la compréhension des exigences du cycle de vie prévu permet de choisir les matériaux et les caractéristiques de conception appropriés.

Résistance à l'usure et longévité

Les charnières sur mesure peuvent être conçues avec des caractéristiques spécifiques de résistance à l'usure que les charnières standard n'ont pas :

• Surfaces de roulement spécialisées (bagues en bronze, revêtements en PTFE, etc.)
• Surfaces d'usure durcies par traitement thermique ou par cémentation
• Composants d'usure remplaçables pour une durée de vie prolongée
• Systèmes de lubrification intégrés ou matériaux autolubrifiants

J'ai travaillé avec des fabricants qui remplaçaient auparavant les charnières standard tous les quelques mois dans des applications à cycle élevé. En concevant des charnières sur mesure avec des axes trempés et des bagues remplaçables, nous avons allongé les intervalles de service à des années plutôt qu'à des mois.

Exigences en matière de maintenance

Des charnières sur mesure peuvent être conçues pour minimiser ou simplifier la maintenance :

• Des conceptions scellées qui empêchent la contamination
• Orifices de lubrification pour un entretien sans démontage
• Conception modulaire permettant le remplacement partiel des composants usés

Ces caractéristiques permettent non seulement de prolonger la durée de vie, mais aussi de réduire les temps d'arrêt et les coûts de maintenance.

Intégration avec les composants environnants

Un avantage souvent négligé des charnières sur mesure est leur capacité à s'intégrer parfaitement aux composants environnants, éliminant ainsi le besoin d'adaptateurs ou de modifications.

Configurations de montage

Les charnières sur mesure peuvent intégrer des caractéristiques de montage spécialement conçues pour votre application :

• Brides de montage intégrées correspondant à votre schéma de boulonnage exact
• Méthodes de montage spécialisées (languettes à souder, compatibilité avec les rainures en T, etc.)
• Interfaces de fixation à tête fraisée ou spécialisées

Pour un client fabriquant des boîtiers spécialisés, nous avons conçu des charnières personnalisées avec des brides de montage parfaitement adaptées à leur processus d'assemblage automatisé existant, éliminant les étapes d'alignement manuel et réduisant le temps d'assemblage de 40%.

Gestion des fils et des câbles

Pour les applications électroniques, les charnières sur mesure peuvent intégrer des fonctions de gestion des câbles :

• Conception de l'axe creux permettant le passage des câbles à travers le point d'articulation
• Canaux de câbles et dispositifs de décharge de traction
• Protection intégrée du fil pour éviter les pincements

Intégration esthétique

Lorsque l'apparence est importante, des charnières personnalisées peuvent être conçues pour compléter l'esthétique de votre produit :

• Finitions personnalisées adaptées à votre produit (anodisation spécialisée, revêtement en poudre, etc.)
• Des bords arrondis et des éléments de conception qui correspondent au langage de conception de votre produit
• Détails de conception ou logos spécifiques à la marque

Considérations sur les coûts : Au-delà de l'étiquette de prix

Bien que les charnières personnalisées aient généralement un coût initial plus élevé que les options standard, le coût total de possession favorise souvent les solutions personnalisées pour les applications spécialisées.

Coûts initiaux et coûts à vie

Lors de l'évaluation des coûts, il convient de prendre en compte les éléments suivants :

• Coûts d'installation (souvent moins élevés avec des charnières sur mesure spécifiques à l'application)
• Coûts de maintenance au cours du cycle de vie du produit
• Fréquence de remplacement par rapport aux charnières standard
• Réclamations au titre de la garantie et impact sur la satisfaction des clients

Un fabricant avec lequel j'ai travaillé a d'abord rechigné devant le prix des charnières personnalisées qui coûtaient trois fois plus cher que leurs charnières standard. Cependant, après avoir calculé la réduction du temps d'installation, l'élimination des défaillances sur le terrain et l'allongement de la durée de vie, il a découvert que la solution personnalisée permettait de réduire les coûts totaux de plus de 60% sur l'ensemble du cycle de vie du produit.

Considérations relatives au volume de production

Les coûts des charnières sur mesure varient considérablement en fonction du volume de production :

Comment l'usinage CNC améliore-t-il la précision des charnières sur mesure ?

Avez-vous déjà été confronté à des charnières qui ne s'alignent pas correctement ou qui s'usent trop rapidement ? Ou avez-vous vu une porte magnifiquement conçue s'affaisser à cause de tolérances de charnières imprécises ? Ces problèmes frustrants peuvent compromettre à la fois la fonction et l'esthétique de vos projets.

L'usinage CNC améliore considérablement la précision des charnières personnalisées grâce à une cohérence contrôlée par ordinateur, à des tolérances de l'ordre du micron et à des capacités avancées de traitement des matériaux. Cette technologie élimine l'erreur humaine tout en permettant des géométries complexes et des finitions de surface supérieures que les méthodes de fabrication traditionnelles ne peuvent tout simplement pas atteindre.

À la pointe de la technologie, l'usinage CNC des charnières

Lorsqu'il s'agit de créer des charnières personnalisées de haute performance, la précision n'est pas négociable. Mon expérience de travail avec des équipes d'ingénieurs dans divers secteurs m'a permis de constater que l'usinage CNC offre plusieurs avantages distincts pour la fabrication de charnières, que les méthodes traditionnelles ne peuvent tout simplement pas égaler.

Précision et cohérence au micron près

L'usinage CNC excelle à fournir des résultats cohérents sur l'ensemble des séries de production, ce qui est crucial pour les charnières qui doivent fonctionner sans faille pendant des milliers de cycles. Les machines CNC modernes peuvent atteindre des tolérances aussi étroites que ±0,005 mm (0,0002 pouce), ce qui est essentiel pour créer des charnières. contraintes cinématiques⁵ dans les mécanismes de charnière.

L'impact de cette précision devient évident lorsqu'on examine les paramètres de performance des charnières usinées à la CNC :

Ce niveau de précision se traduit directement par un fonctionnement plus souple, une usure réduite et une durée de vie plus longue des charnières. Chez PTSMAKE, nos clients de l'aérospatiale apprécient particulièrement cette constance lorsqu'ils commandent des charnières personnalisées pour des applications critiques où la défaillance n'est pas envisageable.

Polyvalence et optimisation des matériaux

L'usinage CNC se distingue par sa capacité à travailler avec pratiquement tous les matériaux usinables, ce qui permet aux ingénieurs de sélectionner le matériau optimal pour des applications de charnières spécifiques :

1. Alliages d'aluminium - Excellent pour les applications légères nécessitant une bonne résistance à la corrosion
2. Acier inoxydable - Idéal pour les charnières alimentaires ou médicales nécessitant résistance et propreté
3. Laiton - Souvent choisi pour les charnières décoratives avec des propriétés antimicrobiennes naturelles.
4. Plastiques techniques - Parfait pour les applications non conductrices ou résistantes aux produits chimiques

La précision de l'usinage CNC nous permet de tirer pleinement parti des propriétés de ces matériaux. Par exemple, lors de l'usinage de charnières en titane pour des dispositifs médicaux, nous pouvons contrôler avec précision les paramètres de coupe afin d'éviter l'écrouissage tout en préservant la biocompatibilité et la résistance du matériau.

Géométries complexes et caractéristiques intégrées

La fabrication traditionnelle des charnières nécessite souvent de multiples processus et étapes d'assemblage. L'usinage CNC permet d'intégrer des caractéristiques complexes en une seule étape, améliorant ainsi la précision et l'efficacité :

Systèmes de broches intégrés

Les machines CNC modernes à 5 axes peuvent créer des logements de goupilles complexes et des systèmes de rétention directement dans le corps de la charnière. Cette intégration élimine les problèmes de désalignement de l'assemblage et augmente l'intégrité structurelle.

Mécanismes d'arrêt personnalisés

L'usinage de précision permet de créer des mécanismes d'arrêt intégrés avec des limites angulaires précises. Plutôt que d'ajouter des composants séparés, ces caractéristiques peuvent être usinées directement dans le corps de la charnière, ce qui garantit un alignement et un fonctionnement parfaits.

Caractéristiques de réduction du poids

Pour les applications où le poids est important (aérospatiale, automobile de haute performance), l'usinage CNC permet de créer des poches internes et d'optimiser la structure, ce qui serait impossible avec les méthodes de fabrication conventionnelles.

Impact sur les paramètres de performance des charnières

Les avantages de la précision de l'usinage CNC se traduisent directement par des améliorations mesurables des performances des charnières sur mesure :

Réduction du frottement et de l'usure

La qualité de la surface joue un rôle essentiel dans les performances des charnières. L'usinage CNC produit généralement des états de surface compris entre 0,8 et 1,6 μm Ra (rugosité moyenne), nettement plus lisses que les méthodes conventionnelles. Cela affecte directement :

1. Frottement opérationnel - Les surfaces plus lisses réduisent la résistance pendant le fonctionnement
2. Modèles d'usure - Même des imperfections microscopiques peuvent devenir des points d'initiation de l'usure
3. Efficacité de la lubrification - Des textures de surface contrôlées avec précision peuvent optimiser la rétention du lubrifiant.

Lorsque nous produisons des charnières sur mesure pour des applications robotiques, cette réduction du frottement se traduit par une diminution de la consommation d'énergie et de la production de chaleur pendant le fonctionnement - des facteurs critiques pour les systèmes alimentés par batterie.

Amélioration de la répartition de la charge

La précision de l'usinage CNC garantit un alignement parfait des surfaces de contact dans les assemblages de charnières. Cet alignement optimise la répartition de la charge sur l'ensemble de la surface d'appui plutôt que de concentrer les contraintes sur les points les plus élevés.

Concrètement, cela signifie que

• Capacité de charge plus élevée sans déformation
• Sensation de fonctionnement plus homogène tout au long de la durée de vie de la charnière
• Réduction du risque de défaillance catastrophique en cas de charge maximale

Pour un client du secteur automobile, le passage à des charnières personnalisées usinées CNC pour une application de capotage a permis d'augmenter la capacité de charge de 35% tout en réduisant la fréquence de maintenance requise.

Amélioration du contrôle des mouvements

La précision de la CNC permet un contrôle exact de la dynamique de rotation de la charnière :

• Dégagements contrôlés - Des écarts aussi faibles que 0,02 mm peuvent être maintenus de manière cohérente
• Géométries optimisées des pivots - Profils de pivotement personnalisés pour des caractéristiques de mouvement spécifiques
• Caractéristiques d'amortissement intégrées - Des caractéristiques usinées avec précision permettent de contrôler la vitesse d'ouverture et de fermeture.

Ces capacités se sont révélées particulièrement précieuses dans les applications de l'électronique grand public, où la "sensation" du mouvement d'une charnière influe considérablement sur la perception qu'a l'utilisateur de la qualité du produit.

Étude de cas : Transformation de précision

Un projet récent de PTSMAKE démontre l'impact transformateur de l'usinage CNC sur la précision des charnières. Un fabricant d'équipements médicaux rencontrait des problèmes de performance avec les charnières fabriquées traditionnellement dans ses équipements d'imagerie. Les problèmes étaient les suivants :

1. Force d'ouverture incohérente
2. Désalignement progressif en cours d'utilisation
3. Usure prématurée nécessitant un remplacement fréquent

En passant à des charnières personnalisées usinées CNC, nous avons atteint notre objectif :

• Cohérence dimensionnelle à ±0,01 mm sur toutes les interfaces critiques
• Caractéristiques d'autocentrage intégrées, usinées directement dans les composants de la charnière
• Finitions de surface inférieures à 1,2 μm Ra sur toutes les surfaces d'appui.

Les résultats sont significatifs :

Cette transformation démontre que l'usinage CNC ne se contente pas d'améliorer marginalement les performances des charnières, mais qu'il peut modifier fondamentalement le profil de fiabilité des composants de précision.

Avantages de la précision en fonction du matériau

Différentes applications de charnières nécessitent différents matériaux, et l'usinage CNC offre des avantages uniques en termes de précision pour chacune d'entre elles :

Charnières en acier inoxydable

Pour les charnières en acier inoxydable utilisées dans des applications marines ou extérieures, l'usinage CNC permet.. :

1. Coupe précise du fil - Essentiel pour l'intégration d'attaches résistantes à la corrosion
2. Zones de dureté contrôlée - Des paramètres d'usinage sélectifs permettent de maintenir la ductilité là où c'est nécessaire.
3. Orientation optimale des grains - Les approches stratégiques d'usinage peuvent travailler avec le grain du matériau pour une résistance maximale.

Charnières en alliage d'aluminium

L'aluminium présente des défis uniques que l'usinage CNC permet de relever efficacement :

1. Caractéristiques de dissipation de la chaleur - Possibilité d'intégrer des ailettes ou des canaux de refroidissement de précision
2. Préparation de l'anodisation - Préparation de la surface optimisée pour la finition ultérieure
3. Optimisation de l'épaisseur - Différentes épaisseurs de paroi basées sur l'analyse des contraintes

Charnières en plastique

Pour les applications non métalliques, l'usinage CNC offre des avantages que le moulage par injection ne peut égaler :

1. Aucune contrainte interne - Contrairement aux pièces moulées, les charnières en plastique usiné ne subissent aucune contrainte interne.
2. Renforcement sélectif - Les sections plus épaisses ne sont utilisées que lorsque l'analyse de la charge l'exige
3. Intégration multi-matériaux - Poches de précision pour les inserts ou les renforts

Considérations relatives à la mise en œuvre

Si l'usinage CNC offre des avantages considérables en termes de précision pour les charnières personnalisées, sa mise en œuvre nécessite une planification minutieuse :

Optimisation de la conception pour la CNC

Pour maximiser les avantages de la précision de la CNC, la conception des charnières doit être optimisée en tenant compte de plusieurs facteurs :

1. Accessibilité des outils - S'assurer que toutes les caractéristiques peuvent être atteintes par les outils de coupe
2. Cohérence du système de référence - Établir des points de référence adéquats pour les opérations multi-setup
3. Séquencement des caractéristiques - Planification de l'ordre des opérations pour une précision maximale

Chez PTSMAKE, notre équipe d'ingénieurs travaille en étroite collaboration avec nos clients pour affiner les conceptions en vue d'une fabrication CNC optimale, en identifiant souvent des possibilités d'amélioration des performances par le biais d'ajustements mineurs de la conception.

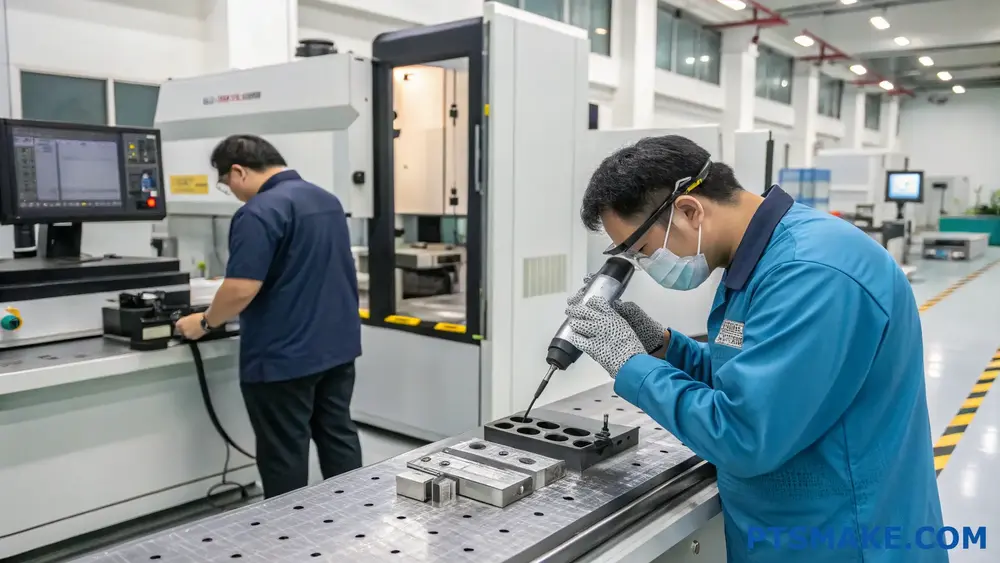

Protocoles de vérification de la qualité

Les capacités de précision de l'usinage CNC doivent être associées à des méthodes d'inspection tout aussi précises :

1. Mesures en cours de réalisation - Vérification des dimensions pendant la production
2. Évaluation de la qualité de la surface - Analyse quantitative des surfaces finies
3. Essais fonctionnels - Vérification du fonctionnement dans des conditions simulées

Notre protocole standard pour les charnières de précision comprend une inspection 100% des dimensions critiques et un contrôle statistique des processus afin de garantir une qualité constante sur l'ensemble des séries de production.

Analyse coûts-avantages

Bien que l'usinage CNC offre une précision supérieure, il est important de procéder à une analyse approfondie des coûts et des avantages :

1. Comparaison des coûts du cycle de vie - Prise en compte de la réduction du remplacement et de la maintenance
2. Considérations sur le volume - Déterminer le point de passage où les autres méthodes deviennent plus économiques
3. Évaluation des exigences de performance - Adapter les capacités de précision aux besoins réels des applications

Dans de nombreux cas, le coût initial plus élevé des charnières usinées CNC est compensé par leur durée de vie prolongée et leurs performances améliorées. Pour les applications critiques, l'avantage de la précision n'est tout simplement pas négociable, quelles que soient les considérations de coût.

Tendances futures dans la fabrication de charnières à commande numérique

Les capacités de précision de l'usinage CNC pour les charnières personnalisées continuent d'évoluer, avec plusieurs tendances émergentes :

Fabrication hybride - Combinaison de la CNC

Quels sont les facteurs qui influencent le délai de production des charnières sur mesure ?

Vous est-il déjà arrivé de passer une commande de charnières personnalisées et d'être surpris par des retards inattendus ? Ou avez-vous eu du mal à expliquer les changements de délais aux parties prenantes lorsque votre programme de production a été modifié de manière inattendue ? Ces problèmes de délais peuvent faire dérailler les projets les plus soigneusement planifiés.

Le délai de production des charnières personnalisées dépend généralement de la complexité de la conception, de la disponibilité des matériaux, du volume de production, des processus de fabrication, des exigences de qualité et des capacités des fournisseurs. L'ensemble de ces facteurs détermine la rapidité avec laquelle vos charnières personnalisées peuvent passer de la conception à la livraison.

Comprendre les variables des délais de production

Lorsqu'il s'agit de fabriquer des charnières sur mesure, les délais peuvent varier considérablement en fonction de nombreux facteurs. Mon expérience de travail avec les clients de PTSMAKE m'a permis de constater que la compréhension de ces variables aide les chefs de projet et les ingénieurs à fixer des attentes réalistes et à planifier plus efficacement.

Complexité de la conception et exigences techniques

La complexité de la conception de votre charnière a un impact considérable sur le délai de fabrication. Des charnières simples avec des configurations standard peuvent être fabriquées relativement rapidement, tandis que des charnières complexes avec des configurations standard peuvent être fabriquées relativement rapidement. mécanismes de charnière cinématique⁶ avec plusieurs points de pivot nécessitent un temps d'ingénierie supplémentaire et une fabrication de précision.

La complexité de la conception influe sur le délai d'exécution de plusieurs manières :

1. Délai d'examen de l'ingénierie: Les conceptions complexes nécessitent des examens techniques approfondis afin de garantir la fabricabilité. Cela peut inclure une analyse de la conception pour la fabrication (DFM) et d'éventuelles modifications de la conception.

2. Exigences en matière d'outillage: Les charnières sur mesure nécessitent souvent un outillage ou des montages spécialisés, qui doivent être conçus et fabriqués avant le début de la production.

3. Spécifications de tolérance: Des tolérances plus étroites nécessitent un usinage plus précis et des contrôles de qualité supplémentaires, ce qui allonge le délai de fabrication.

4. Besoins en prototypes: Les conceptions complexes bénéficient généralement de phases de prototypage, qui prennent du temps mais réduisent le risque de problèmes lors de la production complète.

Par exemple, la production d'une charnière de base en acier inoxydable peut prendre 2 à 3 semaines, alors qu'une charnière multi-axes personnalisée avec des revêtements spécialisés peut nécessiter 6 à 8 semaines, voire plus.

Sélection et disponibilité des matériaux

Le choix du matériau a un impact significatif sur le délai de fabrication des charnières sur mesure. Voici quelques éléments à prendre en compte :

Matériaux courants pour les charnières et impact sur les délais d'exécution

La disponibilité des matériaux fluctue en fonction des conditions du marché et de la dynamique de la chaîne d'approvisionnement mondiale. Lorsque je travaille avec des clients de PTSMAKE, je recommande toujours de prendre en compte la disponibilité des matériaux dès le début du processus de conception. Dans certains cas, l'utilisation de matériaux facilement disponibles permet de réduire considérablement les délais de production par rapport aux options exotiques.

Quantité de production et taille des lots

La quantité commandée joue un rôle crucial dans la détermination du délai d'exécution des charnières sur mesure :

• Production en petites séries: Les commandes de 10 à 100 unités ont souvent des délais absolus plus courts, mais des coûts unitaires plus élevés et des temps de production par unité relativement plus longs.

• Production de lots moyens: Les commandes de 100 à 1 000 unités permettent généralement de réaliser de meilleures économies d'échelle, mais nécessitent une planification plus poussée de la production.

• Production en grandes séries: Les commandes supérieures à 1 000 unités ont généralement les délais les plus longs, mais bénéficient de flux de production optimisés et de coûts unitaires plus faibles.

J'ai constaté que de nombreux clients sous-estiment l'impact de la quantité sur la planification. Par exemple, un petit prototype peut être réalisé en 2 à 3 semaines, alors que le passage à des quantités de production de plusieurs milliers d'unités peut allonger le délai de 6 à 8 semaines en raison de l'approvisionnement en matériaux, de la programmation des machines et des exigences en matière de contrôle de la qualité.

Procédés et technologies de fabrication

Les méthodes de fabrication spécifiques utilisées pour produire des charnières sur mesure influencent considérablement le délai d'exécution. Chaque processus a des exigences et des contraintes de temps qui lui sont propres.

Usinage CNC vs. emboutissage vs. moulage sous pression

Les différentes méthodes de fabrication offrent divers compromis entre la précision, la capacité de production et le délai de mise en œuvre :

• Usinage CNC:

  • Offre une grande précision et une grande flexibilité
  • Idéal pour les volumes faibles à moyens
  • Temps de préparation typique : 1 à 2 semaines
  • Taux de production : Plus lent pour les géométries complexes
  • Idéal pour : Prototypes et composants de précision

• Emboutissage de métaux:

  • Nécessite un investissement dans l'outillage (2 à 4 semaines pour la création de l'outil)
  • Des vitesses de production élevées une fois l'outillage terminé
  • Économique pour les volumes plus importants
  • Complexité de conception limitée par rapport à la CNC
  • Idéal pour : Grand volume, conception de charnières relativement simples

• Moulage sous pression:

  • Délai de mise en place de l'outillage initial plus long (4-6 semaines)
  • Excellent pour les géométries complexes en grands volumes
  • Production très rapide une fois que les outils sont prêts
  • Idéal pour : Dessins complexes en grandes quantités

Chez PTSMAKE, nous évaluons chaque projet afin de déterminer l'approche de fabrication optimale en fonction des exigences de conception, des besoins en volume et des contraintes de temps. Parfois, les approches hybrides sont les plus efficaces : nous utilisons l'usinage CNC pour la production initiale tout en développant des outils d'emboutissage pour la fabrication à long terme.

Procédés secondaires et exigences de finition

Les charnières sur mesure nécessitent souvent un traitement supplémentaire au-delà des opérations de formage primaires :

• Traitement thermique: Ajoute 3 à 7 jours pour renforcer certains matériaux
• Finition de surface: Les procédés tels que l'anodisation (aluminium) ou le placage ajoutent 5 à 10 jours.
• Passivation: Nécessaire pour l'acier inoxydable, 2 à 4 jours supplémentaires
• Assemblée: Les charnières à plusieurs composants nécessitent un temps d'assemblage supplémentaire
• Essais: Les tests de charge ou les tests cycliques pour les applications critiques ajoutent 1 à 5 jours.

Ces opérations secondaires sont souvent négligées dans les estimations initiales des délais, mais peuvent avoir un impact significatif sur les dates de livraison finales. Par exemple, une charnière en acier inoxydable apparemment simple nécessitant une passivation, l'application d'un lubrifiant spécialisé et des essais fonctionnels peut entraîner un délai supplémentaire de 7 à 10 jours au-delà du processus de fabrication de base.

Exigences en matière de contrôle de la qualité et d'essais

Le niveau d'assurance qualité requis pour vos charnières sur mesure aura un impact direct sur le délai de livraison. Des exigences de qualité plus strictes nécessitent des points d'inspection supplémentaires et éventuellement des procédures d'essai.

Protocoles d'inspection et leur impact sur le calendrier

Les différents régimes de contrôle de la qualité ajoutent plus ou moins de temps au processus de production :

• Inspection visuelle standard: Impact minimal (heures)
• Vérification dimensionnelle (échantillonnage) : 1-2 jours
• 100% Inspection dimensionnelle: 3-7 jours en fonction du volume
• Exigences en matière de certification des matériaux: Peut ajouter 1 à 2 semaines si des tests spécialisés sont nécessaires
• Tests fonctionnels: Les tests de charge, les tests de cycle, les tests environnementaux peuvent ajouter 1 à 2 semaines.

Dans les secteurs réglementés comme l'aérospatiale ou les dispositifs médicaux, les exigences en matière de documentation et de traçabilité ajoutent des étapes de vérification supplémentaires. J'ai travaillé avec des fabricants d'appareils médicaux dont les charnières nécessitaient une traçabilité complète de la matière première au produit fini, ce qui ajoutait près de deux semaines au délai de production par rapport à des projets commerciaux similaires.

Capacités des fournisseurs

Tous les fabricants n'ont pas les mêmes compétences, équipements ou capacités. Ces différences ont un impact significatif sur les délais d'exécution des charnières sur mesure.

Capacité de production et programmation

La capacité de production des fournisseurs influe directement sur la rapidité avec laquelle votre commande peut être traitée :

• Disponibilité de l'équipement: Les équipements très demandés peuvent avoir des retards de programmation
• Spécialisation de la main-d'œuvre: Les projets complexes nécessitent des techniciens qualifiés dont les ressources peuvent être limitées.
• Priorité à la production: Certains fournisseurs donnent la priorité aux commandes plus importantes ou aux clients à long terme.
• Facteurs saisonniers: De nombreux fabricants connaissent des fluctuations saisonnières de leur capacité

Chez PTSMAKE, nous maintenons une capacité de fabrication flexible afin de répondre aux besoins urgents des projets personnalisés. Cependant, j'ai observé que, dans l'ensemble du secteur, les délais de livraison peuvent augmenter de 30 à 50% pendant les périodes de pointe de la production (généralement avant les vacances et à la fin de l'année fiscale pour de nombreuses industries).

Considérations géographiques et logistiques

L'emplacement physique de votre fournisseur introduit plusieurs variables dans les délais de livraison :

• Production nationale et production offshore: La fabrication offshore peut offrir des avantages en termes de coûts, mais elle ajoute généralement 2 à 4 semaines au délai d'expédition.
• Dédouanement: Les envois internationaux nécessitent un traitement douanier, ce qui entraîne des retards imprévisibles.
• Obstacles à la communication: Les différences de fuseau horaire et les barrières linguistiques peuvent allonger les cycles de révision technique
• Méthodes d'expédition: Le choix entre le fret aérien et le fret maritime a un impact considérable sur les délais de livraison

Travailler avec un fournisseur qui offre des capacités de fabrication nationales pour les projets urgents tout en conservant des options offshore pour les grandes séries de production sensibles aux coûts offre la meilleure flexibilité.

Stratégies de réduction des délais d'exécution

Sur la base de mon expérience de centaines de projets de charnières sur mesure, j'ai développé plusieurs stratégies pratiques pour aider les clients à réduire les délais.

Optimisation de la conception pour l'efficacité de la fabrication

La mise en œuvre des principes de conception pour la fabrication (DFM) dès le début du développement peut réduire considérablement les délais :

1. Normaliser lorsque c'est possible: Utilisation de dimensions et de caractéristiques standard lorsqu'elles ne compromettent pas la fonction
2. Conception en fonction de l'équipement disponible: Créer des modèles qui tirent parti des machines existantes du fabricant
3. Stratégie de sélection des matériaux: Choisir des matériaux facilement disponibles lorsque c'est possible
4. Spécification de tolérance: Ne spécifier des tolérances serrées que lorsque cela est nécessaire d'un point de vue fonctionnel.
5. Consolider les pièces: Réduire les exigences d'assemblage en combinant les composants lorsque cela est possible

Ces optimisations de la conception peuvent réduire le délai de fabrication de 15-30% dans de nombreux cas. Chez PTSMAKE, notre équipe d'ingénieurs procède régulièrement à des révisions de la conception afin d'identifier de telles opportunités.

Communication et documentation efficaces

Une communication claire permet de réduire considérablement les retards dus aux malentendus :

• Dessins techniques complets: Y compris toutes les dimensions et spécifications critiques
• Exigences matérielles: Spécifier clairement les qualités de matériaux et les alternatives
• Attentes en matière de qualité: Documenter les exigences d'inspection dès le départ
• Calendrier des étapes: Établir des étapes de production et des points de contrôle clairs

J'ai vu des projets retardés de plusieurs semaines simplement parce que les matériaux

Tests de qualité et certification dans la fabrication de charnières sur mesure ?

Avez-vous déjà reçu des charnières personnalisées qui ont échoué pendant l'installation ou peu après le déploiement ? Ou passé d'innombrables heures à résoudre des problèmes causés par des composants de qualité inférieure ? Les tests de qualité ne sont pas qu'une simple case à cocher : ils font la différence entre la réussite d'un projet et des échecs coûteux.

Les tests de qualité et la certification dans la fabrication de charnières sur mesure impliquent des protocoles d'inspection systématiques, des tests de performance dans des conditions réelles et l'adhésion aux normes de l'industrie. Des tests efficaces permettent d'identifier les défaillances potentielles avant le déploiement, garantissant ainsi que les charnières répondent aux exigences spécifiques de l'application et fonctionnent de manière fiable tout au long de leur cycle de vie prévu.

Le rôle essentiel des tests de qualité dans la fabrication des charnières

Les tests de qualité ne sont pas simplement une étape supplémentaire dans le processus de fabrication, ils sont la base d'une production fiable de charnières sur mesure. Au cours de ma carrière chez PTSMAKE, j'ai observé que les projets les plus réussis intègrent toujours des protocoles de test complets. Ces protocoles servent de garde-fou pour empêcher les produits défectueux d'atteindre les clients.

Les essais commencent avec les matières premières et se poursuivent tout au long du processus de production. Lorsque les fabricants vérifient la qualité des matériaux avant la production, ils préviennent efficacement de nombreux problèmes potentiels ultérieurs. Par exemple, en testant la composition chimique et les propriétés mécaniques des métaux, on peut savoir s'ils résisteront aux contraintes d'applications spécifiques.

Méthodes d'essai destructives et non destructives

Il existe deux approches principales pour les tests de qualité dans la fabrication de charnières sur mesure :

1. Essais destructifs: Il s'agit de tester les charnières jusqu'au point de rupture afin de déterminer leur résistance et leur durabilité ultimes. Bien que cela implique de sacrifier certains échantillons, cela fournit des données cruciales sur les limites de performance.

2. Contrôle non destructif (CND): Ces méthodes évaluent les propriétés sans endommager les charnières, ce qui permet une inspection 100% dans des environnements de production.

Le choix entre ces méthodes dépend de plusieurs facteurs, dont le volume de production, les contraintes de coût et les exigences de l'application. Dans la pratique, la plupart des fabricants utilisent une combinaison des deux approches pour obtenir un contrôle de qualité optimal.

Techniques courantes de contrôle non destructif des charnières

Lors de la mise en œuvre de ces tests, il est important d'établir au préalable des critères d'acceptation clairs. Cela permet de garantir une évaluation cohérente, quelle que soit la personne chargée de l'inspection. Chez PTSMAKE, nous avons mis au point des protocoles d'essai normalisés qui s'alignent à la fois sur les normes internationales et sur les exigences spécifiques des clients.

Paramètres de test de performance pour les charnières sur mesure

Au-delà de l'inspection de base, les charnières doivent subir des tests de performance pour vérifier qu'elles fonctionneront comme prévu dans les applications réelles. Les tests spécifiques dépendent du type de charnière et de l'utilisation prévue, mais comprennent généralement les éléments suivants

Essais de charge mécanique

Les essais de charge simulent les forces auxquelles les charnières sont soumises pendant leur utilisation. Cela comprend

• Essais de charge statique: Mesure de la capacité d'une charnière à supporter un poids sans déformation
• Essais de charge dynamique: Évaluation des performances sous charges mobiles
• Tests de surcharge: Détermination des points de rupture et des marges de sécurité

Pour les applications critiques, je recommande de tester les charnières à 150-200% de leur charge maximale prévue afin de garantir des marges de sécurité adéquates. Cette approche nous a permis de fournir des composants exceptionnellement fiables pour des applications aérospatiales et médicales.

Essais cycliques pour l'évaluation de la durabilité

L'essai cyclique consiste à ouvrir et à fermer les charnières de manière répétée afin de simuler des années d'utilisation. Ce test permet d'identifier :

• Modèles d'usure
• Points de défaillance potentiels
• Exigences en matière de lubrification
• Durée de vie prévue

Le nombre de cycles doit correspondre ou dépasser l'utilisation prévue pendant la durée de vie. Par exemple, une charnière de porte peut être testée pour plus de 100 000 cycles, tandis qu'une charnière de boîtier électronique peut nécessiter moins de cycles mais une plus grande précision tout au long de sa durée de vie.

Récemment, nous avons fabriqué des charnières sur mesure pour un fabricant d'équipements médicaux qui devait les valider pour 500 000 cycles sans défaillance, soit cinq fois plus que la norme industrielle. En sélectionnant soigneusement les matériaux et en optimisant la conception par le biais de la analyse par éléments finis⁷Nous avons fourni des composants qui ont dépassé cette exigence.

Essais environnementaux

Les tests environnementaux garantissent que les charnières fonctionnent de manière fiable dans les différentes conditions auxquelles elles seront confrontées au cours de leur utilisation :

• Cycle de température: Vérification des performances dans les différentes plages de température
• Test d'humidité: Évaluation de la résistance aux dommages causés par l'humidité
• Essais au brouillard salin: Evaluation de la résistance à la corrosion
• Exposition aux UV: Test de dégradation sous l'effet de la lumière du soleil (particulièrement important pour les applications extérieures)
• Résistance chimique: Assurer la compatibilité avec les agents de nettoyage ou les expositions environnementales

Pour les applications extérieures, j'ai constaté que la combinaison des essais au brouillard salin et des essais cycliques permet d'obtenir l'évaluation la plus réaliste des performances à long terme. Cette combinaison s'est avérée particulièrement précieuse pour les projets d'infrastructures maritimes et extérieures.

Normes industrielles et exigences de certification

Le respect des normes industrielles constitue un cadre de qualité et permet de garantir que les charnières sur mesure répondent à des exigences de performance minimales. Les normes applicables varient d'un secteur à l'autre :

Normes industrielles clés pour la fabrication des charnières

• Série ANSI/BHMA A156: Normes pour la quincaillerie architecturale, y compris les charnières
• MIL-SPEC: Spécifications militaires pour les applications de défense
• ISO 9001: Exigences relatives aux systèmes de gestion de la qualité
• ASTM E2068: Méthode d'essai normalisée pour la détermination des forces de fonctionnement et de rupture des charnières
• Marquage CE: Obligatoire pour les produits vendus sur les marchés européens

Pour les entreprises internationales, il est essentiel de comprendre les exigences régionales en matière de certification. Les différents marchés peuvent avoir des normes uniques qui doivent être respectées avant que les produits puissent être vendus légalement.

Certifications spécifiques aux matériaux

Les matériaux utilisés dans la fabrication des charnières nécessitent souvent leurs propres certifications :

• Conformité RoHS: Limitation des substances dangereuses dans les équipements électroniques
• Conformité REACH: Réglemente les substances chimiques dans l'UE
• Conformité à la FDA: Nécessaire pour les charnières utilisées dans les services alimentaires ou les applications médicales.
• Résistance au feu: Essentiel pour les applications de matériel de construction

Il est essentiel de maintenir des certifications détaillées des matériaux et une traçabilité tout au long de la chaîne d'approvisionnement. Chez PTSMAKE, nous conservons une documentation complète sur les matériaux pour tous les composants, ce qui nous permet de répondre rapidement à toute demande de renseignements réglementaires.

Mise en œuvre de processus de contrôle de la qualité efficaces

Le contrôle de la qualité ne consiste pas seulement à tester les produits finaux. Il s'agit d'une approche globale qui commence dès la conception et se poursuit jusqu'à la livraison.

Élaboration du plan de contrôle de la qualité

Un plan de contrôle de la qualité efficace pour les charnières sur mesure doit comprendre les éléments suivants :

1. Examen de la conception: Vérification de la conformité de la conception à toutes les spécifications et normes
2. Vérification des matériaux: Confirmation de la conformité des matériaux aux spécifications requises
3. Inspection en cours de fabrication: Vérification des dimensions et des caractéristiques critiques pendant la fabrication
4. Test final: Validation des charnières terminées par rapport aux exigences de performance
5. Documentation: Tenir des registres de toutes les activités liées à la qualité

Pour les projets complexes, je recommande d'élaborer un plan formel d'assurance qualité qui définit les responsabilités, les méthodes de test, les critères d'acceptation et les exigences en matière de documentation.

Contrôle statistique de processus dans la fabrication de charnières

La maîtrise statistique des procédés (MSP) utilise l'analyse des données pour surveiller et contrôler les procédés de fabrication. La mise en œuvre du CSP pour la production de charnières présente plusieurs avantages :

• Détection précoce des dérives du processus avant l'apparition de défauts
• Réduction des variations dans les dimensions critiques
• Amélioration des processus sur la base de données
• Diminution des coûts d'inspection grâce à un échantillonnage ciblé

En analysant les variables clés du processus, les fabricants peuvent identifier les problèmes potentiels avant qu'ils n'affectent la qualité du produit. Par exemple, la surveillance des schémas d'usure des outils nous a permis d'élaborer des programmes de maintenance prédictive qui minimisent les interruptions de production.

Systèmes de documentation et de traçabilité

Une documentation complète est essentielle pour la gestion de la qualité :

• Certificats de matériaux: Documenter les propriétés et la conformité des matériaux
• Enregistrements de processus: Suivi des paramètres de fabrication
• Résultats de l'inspection: Enregistrement de tous les contrôles et mesures de qualité
• Informations sur la traçabilité: Relier les produits finis aux matières premières et aux lots de production

Les fabricants modernes mettent souvent en œuvre des systèmes de suivi numérique qui suivent les composants tout au long du processus de production. Ces systèmes permettent de réagir rapidement à tout problème de qualité en identifiant les lots concernés et les paramètres de production associés.

Problèmes de qualité courants et mesures préventives

La compréhension des problèmes de qualité potentiels aide les fabricants à mettre en œuvre des mesures préventives :

Défauts d'état de surface

Les problèmes de finition de surface peuvent affecter à la fois l'esthétique et la fonction :

• Cause: Mauvaise sélection de l'outil, paramètres machine incorrects ou préparation inadéquate du matériau.
• La prévention: Établir des spécifications de finition détaillées, mettre en œuvre des inspections régulières des outils et élaborer des procédures opérationnelles normalisées pour la préparation des surfaces.
• Essais: Utiliser des testeurs de rugosité de surface et des normes d'inspection visuelle

Problèmes de précision dimensionnelle

Les problèmes dimensionnels peuvent empêcher un assemblage ou un fonctionnement correct :

• Cause: Erreurs d'étalonnage de la machine, usure de l'outil ou fixation incorrecte
• La prévention: Entretien régulier de l'équipement, mesures en cours de fabrication et inspection des premiers articles.
• Essais: Machines à mesurer tridimensionnelles (MMT), jauges de précision et systèmes de mesure optique

Défauts matériels

Les problèmes de matériaux peuvent entraîner une défaillance prématurée :

• Cause: Problèmes de qualité des fournisseurs, mauvaise manipulation des matériaux ou contamination de l'environnement.
• La prévention: les processus de qualification des fournisseurs, la vérification de la certification des matériaux et les procédures de stockage appropriées
• Essais: Essais de dureté, analyse chimique et examen de la microstructure

Questions relatives à la performance des mouvements

Les problèmes de fonctionnement peuvent rendre les charnières inadaptées à l'usage auquel elles sont destinées :

• Cause: Lubrification inadéquate, erreurs d'assemblage ou défauts de conception
• La prévention: Essais de validation de la conception, procédures de vérification de l'assemblage et spécifications de lubrification appropriées
• Essais: Essais de couple, essais cycliques et vérification fonctionnelle

En mettant en œuvre des mesures préventives solides, les fabricants peuvent réduire de manière significative les problèmes de qualité et les coûts associés de reprise ou de remplacement.

La valeur économique des tests complets

L'investissement dans des tests de qualité offre des avantages économiques substantiels :

Analyse coûts-avantages des tests de qualité

Bien que les tests complets augmentent le coût du processus de fabrication, ils permettent généralement d'obtenir un bon retour sur investissement :

• Réduction des réclamations au titre de la garantie: L'identification des problèmes avant l'expédition permet de minimiser les défaillances coûteuses sur le terrain.
• Réduction des coûts de reprise: La détection précoce des problèmes réduit la


  Les charnières sur mesure peuvent-elles résister aux applications industrielles à haute température ?

Avez-vous déjà installé ce que vous pensiez être une solution de charnière parfaite, pour finalement la voir s'effondrer lorsque les températures grimpent ? Ou peut-être avez-vous gaspillé un temps de production précieux et des ressources pour remplacer des charnières déformées, fondues ou cassantes qui ne pouvaient pas supporter votre environnement industriel ? Ces scénarios frustrants se déroulent chaque jour dans les usines du monde entier.

Oui, les charnières sur mesure peuvent tout à fait résister aux applications industrielles à haute température lorsqu'elles sont correctement conçues avec des matériaux spécialisés tels que l'acier inoxydable de qualité supérieure, l'Inconel, les alliages de titane ou les céramiques avancées, et qu'elles sont conçues en tenant compte de la dilatation thermique, des revêtements et des systèmes de lubrification appropriés.

Comprendre les défis des hautes températures pour les charnières

Lorsque l'on parle de "hautes températures" dans les milieux industriels, on fait généralement référence à des environnements qui dépassent 150°C (302°F), bien que ce seuil varie en fonction de l'industrie. Au cours de mes années de travail avec des clients du secteur manufacturier, j'ai vu des applications allant d'une exposition modeste à la chaleur dans des cuisines commerciales à des températures extrêmes dans des fours dépassant 1 000 °C (1 832 °F).

Les défis auxquels les charnières sont confrontées dans ces environnements sont multiples. La chaleur ne met pas seulement à l'épreuve le point de fusion d'une charnière, elle transforme les propriétés des matériaux d'une manière qui compromet l'intégrité structurelle et les performances fonctionnelles. Permettez-moi de détailler les principaux défis :

Expansion et contraction thermique

Les matériaux se dilatent lorsqu'ils sont chauffés et se contractent lorsqu'ils sont refroidis. Ce principe simple devient complexe lorsque :

• Différents matériaux se dilatent à des vitesses différentes (mesurées par le coefficient de dilatation thermique ou CTE).
• Les composants sont chauffés de manière irrégulière
• Des cycles de température rapides se produisent

Dans un assemblage à plusieurs composants comme une charnière, ces différences créent des contraintes internes qui peuvent déformer les composants, desserrer les fixations ou créer des grippages qui empêchent le bon fonctionnement.

Dégradation des matériaux

Les températures élevées accélèrent de nombreux mécanismes de dégradation :

• Oxydation (en particulier dans les métaux)
• Fluage (déformation lente sous contrainte)
• Fragilisation
• Perte de résistance à la traction
• Répartition des lubrifiants

Par exemple, l'acier standard commence à perdre de sa résistance au-delà de 400°C (752°F), tandis que de nombreux plastiques se ramollissent ou se déforment bien en dessous de 200°C (392°F).

Réactivité chimique

La chaleur augmente généralement la réactivité chimique, ce qui rend les matériaux plus vulnérables :

• Corrosion
• Réactions galvaniques entre métaux dissemblables
• Réactions avec des produits chimiques ou des fumées

Dans le cadre d'un projet de construction automobile pour lequel j'ai été consulté, les charnières situées à proximité d'une opération de traitement thermique ne tombaient pas directement en panne à cause de la chaleur, mais à cause de la corrosion accélérée causée par la combinaison de températures élevées et de gaz de traitement spécifiques.

Solutions matérielles pour les charnières à haute température

La base de toute solution de charnière à haute température est le choix du bon matériau. Voici une analyse comparative des matériaux que je recommande fréquemment :

Métaux et alliages

Céramique et matériaux avancés

Chez PTSMAKE, j'ai constaté que la plupart des applications industrielles bénéficient de charnières conçues sur mesure en utilisant soit de l'acier inoxydable de haute qualité, soit, pour des conditions plus extrêmes, des superalliages à base de nickel comme l'Inconel. Pour les clients ayant des exigences en matière de températures extrêmes, nous recommandons souvent une approche hybride avec des surfaces de roulement en céramique dans des composants structurels en métal.

Stratégies de conception pour la résistance à la chaleur

La sélection des matériaux n'est que le point de départ. La réussite des applications de charnières à haute température nécessite des approches de conception spécialisées :

Gestion de la dilatation thermique

1. Sélection uniforme des matériaux: Dans la mesure du possible, tous les composants sont fabriqués à partir du même matériau afin d'assurer une expansion uniforme.

2. Joints de dilatation: Pour les assemblages plus importants, incorporer des espaces conçus ou des éléments flexibles qui permettent le mouvement.

3. Points de montage flottants: Concevoir des points de connexion qui permettent un léger mouvement plutôt qu'une fixation rigide.

J'ai récemment conçu un système de charnières sur mesure pour un fabricant de fours industriels, dans lequel nous avons incorporé de petits inserts en graphite à des points clés pour permettre un mouvement contrôlé pendant les cycles thermiques, ce qui a prolongé la durée de vie des charnières de plus de 300%.

Techniques d'isolation thermique

La gestion de la chaleur nécessite souvent de maintenir la chaleur là où elle doit être, c'est-à-dire loin des composants critiques :

1. Boucliers thermiques: Placement stratégique de barrières réfléchissantes pour rediriger la chaleur rayonnante.

2. Pause thermique: Incorporation de matériaux à faible conductivité aux points de jonction clés.

3. Refroidissement actif: Pour les applications extrêmes, conception de canaux pour le refroidissement par air ou par liquide.

4. Montage de l'entretoise: Création d'une distance entre la source de chaleur et le mécanisme de la charnière.

Considérations sur la lubrification

Les lubrifiants standard se dégradent rapidement dans les environnements à haute température. Les options que je recommande généralement sont les suivantes :

• Lubrifiants secs (graphite, disulfure de molybdène)
• Graisses spécialisées pour hautes températures (souvent à base de silicone ou de PTFE)
• Matériaux autolubrifiants (bronze imprégné d'huile, certains composites)

Pour le compte d'une aciérie, nous avons mis au point une charnière sur mesure avec des bagues autolubrifiantes en graphite-bronze qui éliminent le besoin de maintenance dans un environnement à 600°C où une lubrification standard se serait carbonisée en quelques heures.

Traitements de surface et revêtements

L'ingénierie de surface fournit une autre couche de protection pour les charnières à haute température :

Revêtements résistants à l'oxydation

• Couches d'oxyde de chrome
• Revêtements de diffusion de l'aluminium
• Revêtements céramiques spécialisés

Ils créent des barrières protectrices qui empêchent l'oxygène d'atteindre le métal de base et de réagir avec lui à des températures élevées.

Traitements de surface

Pour les applications où l'usure se combine à la chaleur :

• Recouvrements en stellite
• Revêtements en carbure de tungstène
• Revêtements céramiques projetés par plasma

Ils protègent contre l'usure accélérée qui se produit souvent à haute température en raison du ramollissement des matériaux.

Cémentation et nitruration

Ces procédés modifient la composition de la surface du matériau lui-même, créant une couche résistante à l'usure tout en maintenant la ténacité du noyau. Différents procédés cémentation⁸ sont particulièrement efficaces pour certaines applications à haute température, car ils diffusent du carbone dans la surface du métal pour créer une couche plus dure et plus résistante à l'usure.

Configurations de charnières personnalisées pour les environnements extrêmes

Au-delà des considérations relatives aux matériaux et aux surfaces, la conception physique de la charnière elle-même peut être optimisée pour des performances à haute température :

Modèles d'articulations et de goupilles

La conception traditionnelle de la charnière à articulation et goupille reste remarquablement efficace dans les applications à haute température lorsqu'elle est correctement conçue :

• Augmentation des espaces libres pour tenir compte de la dilatation thermique
• Goupilles surdimensionnées pour maintenir la résistance à la température
• Articulations allongées pour une plus grande surface d'appui et une meilleure dissipation de la chaleur

Adaptations des charnières de piano

Les charnières continues répartissent la charge et offrent une excellente stabilité dans les applications à haute température :

• Des conceptions segmentées qui permettent la dilatation thermique tout en maintenant un soutien continu.
• Alternance de matériaux pour créer des joints de dilatation à l'intérieur même de la ligne d'articulation

Configurations spéciales

Certaines applications à haute température bénéficient d'approches moins conventionnelles :

• Charnières à roulement à billes avec billes en céramique pour réduire les frottements
• Charnières composites avec utilisation stratégique de différents matériaux dans différentes zones
• Les configurations à double action réduisent le blocage sous l'effet de la dilatation thermique.

Exemples d'application dans le monde réel

Permettez-moi de vous présenter quelques applications spécifiques pour lesquelles nous avons mis en œuvre des solutions de charnières haute température personnalisées :

Portes de fours industriels

Pour un four de traitement thermique fonctionnant à 900°C (1650°F), nous avons conçu un système de charnières sur mesure :

• Composants structurels en Inconel 718
• Roulements en nitrure de silicium
• Canaux actifs de refroidissement de l'eau dans le cadre de montage
• Lubrification sèche au bisulfure de molybdène

Ce système a fonctionné en continu pendant plus de cinq ans sans être remplacé, ce qui représente une amélioration significative par rapport à la solution précédente qui nécessitait une maintenance trimestrielle.

Équipement de fabrication du verre

Un producteur de verre avait besoin de charnières pour les portes d'accès à des fours de recuisson fonctionnant à 600°C (1100°F) :

• Construction en acier inoxydable 310 résistant à la chaleur
• Diamètre de l'axe surdimensionné avec des jeux plus importants
• Traitement de surface à l'oxyde de chrome
• Conception segmentée avec des espaces d'expansion

La solution a permis d'éliminer les problèmes de fixation qui affectaient la conception précédente et de réduire les coûts de maintenance d'environ 40%.

Fours de séchage pour peintures automobiles

Pour un grand constructeur automobile, nous avons développé des charnières pour les portes des fours de séchage de peinture fonctionnant à 200°C (392°F) :

• Construction en acier inoxydable 316
• Surfaces de roulement revêtues de PTFE
• Boucliers thermiques intégrés
• Supports spéciaux de rupture thermique pour empêcher le transfert de chaleur à la structure du bâtiment

Cette application à température relativement modérée illustre un point important : même à des températures plus basses, une conception spécialisée peut améliorer considérablement les performances et la durée de vie.

Méthodes d'essai et de validation

La mise au point de charnières fiables à haute température nécessite des essais rigoureux. Lorsque je travaille avec des clients sur des solutions personnalisées, je recommande généralement :

1. Essais de cyclage thermique: Chauffage et refroidissement répétés dans la plage de température prévue afin d'identifier les problèmes de dilatation/contraction.
