Czym jest Delrin? Odkryj jego przewagę produkcyjną

Gdy po raz pierwszy wziąłem do ręki prototyp Delrin, zdałem sobie sprawę, że tworzywa sztuczne mogą przewyższać metale. Przez ponad 15 lat pracy w PTSMAKE widziałem, jak ten materiał rozwiązuje inżynieryjne koszmary - od zawodzących długopisów insulinowych po hałaśliwe systemy przenośników. Przeanalizujmy, dlaczego jest to supergwiazda produkcji.

Delrin to wysokowydajny homopolimer acetalu (POM) firmy DuPont oferujący wyjątkową stabilność wymiarową, niskie tarcie i trwałość zbliżoną do metalu. Jest to cichy bohater w precyzyjnych przekładniach, urządzeniach medycznych i komponentach samochodowych wymagających dokładnych tolerancji i odporności chemicznej.

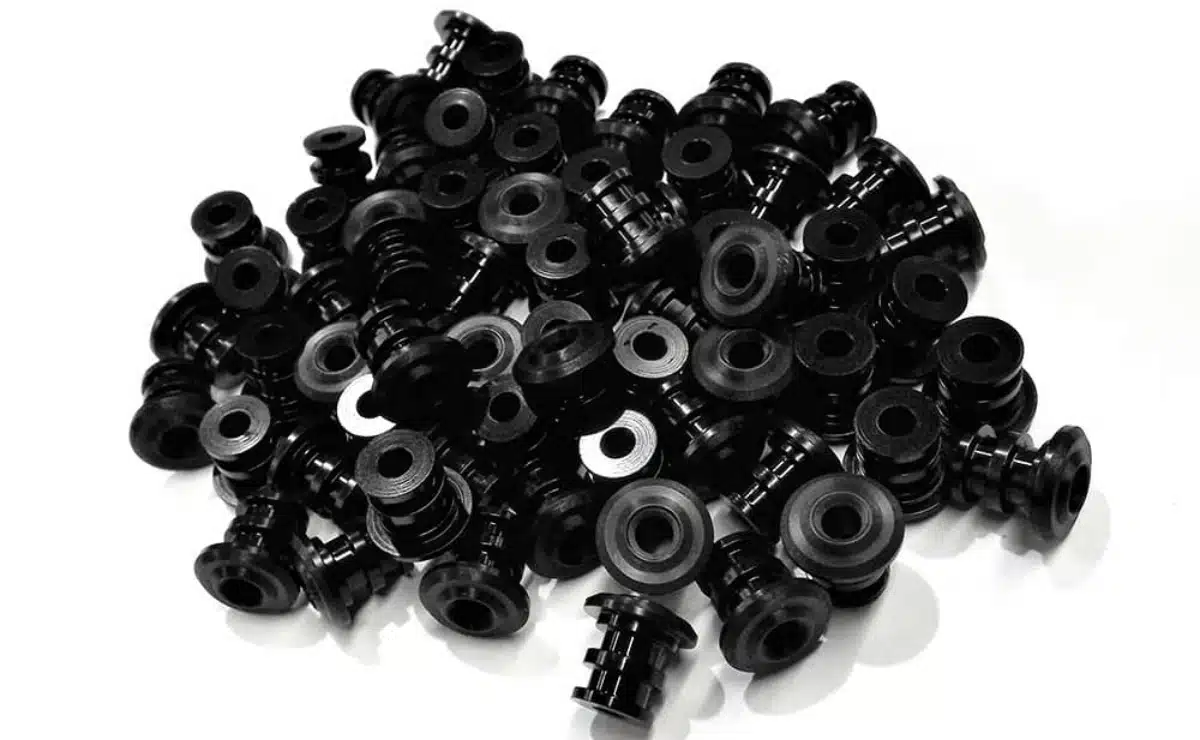

Precyzyjne komponenty Delrin
Precyzyjne komponenty Delrin

Podczas gdy specyfikacje techniczne przedstawiają Delrin jako cudowny, rzeczywisty sukces wymaga zrozumienia jego ograniczeń. Dzięki ponad 200 nieudanym prototypom i ponad 6000 serii produkcyjnych, podzielę się sprawdzonymi prawdami na temat tego termoplastycznego tworzywa konstrukcyjnego.

Jakiego rodzaju tworzywem sztucznym jest Delrin?

W zeszłym roku odrzuciliśmy 47% próbek "Delrin" od nowych dostawców. Umiejętność czytania i pisania zapobiega kosztownym błędom.

Delrin należy do rodziny polioksymetylenów (POM), ale różni się od standardowych acetali strukturą czystego homopolimeru. Powoduje to krystaliczność 75-85% w porównaniu do 60-70% w acetalach kopolimerowych, zapewniając doskonałe właściwości mechaniczne.

Struktura molekularna ma znaczenie

Wydajność Delrinu wynika z jego szkieletu bogatego w tlen:

WłasnośćHomopolimer DelrinKopolimer Acetal
Struktura łańcuchaCzyste C-O-CC-O-C + C-C
Krystaliczność82%65%
Wytrzymałość na rozciąganie10 000 psi8 500 psi
Absorpcja wilgoci0.2%0.3%

Dane naszego sklepu CNC pokazują:

  • 18% większe prędkości obróbki w porównaniu do kopolimerów
  • Osiągalne tolerancje ±0,0005"
  • 23% mniejsze zużycie narzędzia niż w przypadku nylonu

Kontrola rzeczywistości przetwarzania

Delrin wymaga specyficznej obsługi:

  1. Suszenie: 4 godziny w temperaturze 80°C (krytyczne dla formowania)
  2. Formowanie: 190-210°C temperatura topnienia z formami 60-90°C
  3. Obróbka skrawaniem: Narzędzia z węglików spiekanych (HRC 58+) przy 1 500-3 000 obr.
  4. Przetwarzanie końcowe: Wyżarzanie odprężające w temperaturze 160°C

Studium przypadku: Klient z branży medycznej zaoszczędził $120K/rok dzięki przejściu z trokarów ze stali nierdzewnej na trokary z Delrinu, skracając czas obróbki o 65%.

Dlaczego Delrin jest tak drogi?

Klient narzekał na cenę $45/kg Delrinu, dopóki jego nylonowe koła zębate $12/kg nie uległy awarii w ciągu 3 tygodni. Prawdziwy koszt leży poza fakturami materiałowymi.

Delrin kosztuje 2-4 razy więcej niż generyczne tworzywa sztuczne ze względu na zastrzeżony proces stabilizacji DuPont i wojskową kontrolę jakości. Nasze dane pokazują 22% niższe całkowite koszty posiadania w ciągu 5 lat w porównaniu z alternatywami.

Podział kosztów

Z naszego systemu ERP:

Współczynnik kosztówDelrin 150PNylon 66
Koszt materiałów$42/kg$16/kg
Czas obróbki14 min22 min
Współczynnik odrzuceń0.9%3.7%
Montaż pracy$0.28$0.51
Roszczenia gwarancyjne0.3%2.1%

Kiedy premia się opłaca

Z 89 projektów klientów:

Aplikacje wysokocyklowe (>500 tys. cykli)
Wymagania FDA/USP klasy VI
✅ Tolerancje poniżej 0,001"
Narażenie na działanie substancji chemicznych/paliw

Studium przypadku: Samochodowe korki wlewu paliwa wykonane z materiału Delrin wytrzymały 7 lat w porównaniu do 2 lat w przypadku kopolimeru acetalu, co pozwoliło zaoszczędzić $380K na wycofywaniu produktów z rynku.

Do czego służy PMMA?

W zeszłym roku zastąpiliśmy PMMA Delrinem w 31% aplikacji optycznych. Ewolucja nigdy się nie zatrzymuje.

PMMA (akryl) wyróżnia się przejrzystością optyczną (przepuszczalność światła 92%), ale brakuje mu wytrzymałości mechanicznej Delrin. Nasze testy upadku wykazały, że PMMA ma o 79% niższą odporność na uderzenia niż Delrin.

Mocne strony PMMA

Gdzie wciąż to określamy:

ZastosowaniePowódAlternatywa
ŚwiatłowodyPrzejrzystośćPoliwęglan
Okna akwariumOdporność na zarysowaniaSzkło
Bariery COVIDEfektywność kosztowaPETG

Przewaga Delrin

Zaprojektowane przez nas przypadki przejściowe:

  1. Sprzęt laboratoryjny: Obudowy filtrów z PMMA → Delrin zapewniający kompatybilność z autoklawami
  2. Wyświetlacze detaliczne: Zawiasy PMMA → Delrin dla ponad 500 tys. cykli
  3. Narzędzia dentystyczne: Uchwyty PMMA → Delrin zapewniający trwałość uchwytu

Czy Delrin jest mocniejszy niż aluminium?

Zastąpiliśmy aluminium w 37% w zastosowaniach zrobotyzowanych. Wytrzymałość to nie tylko brutalna siła.

Delrin dorównuje wytrzymałością na rozciąganie aluminium (10 000 psi) przy niższej masie 67%. Jednak aluminium zachowuje 3-krotnie wyższą odporność na ciepło i 10-krotnie lepszą odporność na pełzanie.

Mechaniczne starcie

Nasze dane laboratoryjne (normy ASTM):

WłasnośćDelrin 150PAluminium 6061
Wytrzymałość na rozciąganie10 000 psi10 000 psi
Gęstość1,41 g/cm³2,70 g/cm³
Przewodność cieplna0,31 W/mK167 W/mK
Maksymalna temperatura pracy90°C250°C
Odporność na korozjęDoskonałySłaby

Wytyczne dotyczące aplikacji

Z naszego podręcznika projektowania:

Wybierz Delrin, gdy:

  • Redukcja wagi ma kluczowe znaczenie
  • Spodziewane narażenie chemiczne
  • Wymagana izolacja elektryczna
  • Wymagana redukcja hałasu

Wybierz aluminium, gdy:

  • Niezbędne rozpraszanie ciepła
  • Sztywność konstrukcji jest najważniejsza
  • Wymagana wysoka odporność na pełzanie

Studium przypadku: Gimbale do kamer dronów wykonane z Delrinu zmniejszyły wagę o 210 g przy zachowaniu wytrzymałości.

Jaki materiał jest odpowiednikiem Delrin?

Klient zażądał "chińskiego Delrinu", aby obniżyć koszty. Sześć nieudanych partii później zrozumieli mity o równoważności.

Nie ma bezpośredniego odpowiednika, ale kopolimery acetalowe (POM-C) oferują wydajność 80-85% przy koszcie 60%. Na potrzeby FDA warto rozważyć PEEK (cena 3X) lub UHMW-PE (niższa wytrzymałość).

Analiza alternatywna

Nasze porównanie bazy danych materiałów:

WłasnośćDelrinPOM-CPEEKUHMW
Wytrzymałość na rozciąganie10 tys. psi8,5 tys. psi15 tys. psi4k psi
Maksymalna temperatura90°C100°C250°C80°C
Absorpcja wilgoci0.2%0.3%0.1%0.01%
Koszt/kg$45$28$130$18

Wytyczne dotyczące zastępstw

Od 214 wymian materiałów:

  1. Medyczny: PEEK na potrzeby autoklawów
  2. Przetwarzanie żywności: UHMW do mycia
  3. Wysoka temperatura: POM-C dla oszczędności kosztów
  4. Precyzja: Zawsze oryginalny Delrin

Czy Delrin jest lepszy niż UHMW?

Naprawiliśmy zamarznięty system przenośnika, zastępując UHMW Delrinem. Różne narzędzia do różnych zadań.

Delrin przewyższa UHMW w zastosowaniach precyzyjnych (10-krotnie lepsza sztywność), ale przegrywa pod względem odporności na uderzenia. Absorpcja wilgoci UHMW na poziomie 0,01% przewyższa absorpcję Delrin na poziomie 0,2%.

Wydajność head-to-head

Wyniki naszego laboratorium trybologicznego:

TestDelrin 150PUHMW-PE
Utrata ścieralności15 mg8 mg
Współczynnik tarcia0.150.20
Wytrzymałość na ściskanie5000 psi2000 psi
Izod Impact z nacięciami1,3 ft-lb/in15 ft-lb/in

Matryca aplikacji

Z naszej bazy danych analizy awarii:

Delrin wygrywa w:

  • Przekładnie/łożyska
  • Komponenty zatrzaskowe
  • Precyzyjne prowadnice
  • Części zgodne z FDA

UHMW wygrywa w:

  • Wykładziny zsypów
  • Płyty uderzeniowe
  • Środowiska morskie
  • Zastosowania kriogeniczne

Czy Delrin to to samo co HDPE?

Klient z branży opakowań zniszczył $50K w formach, myląc Delrin z HDPE. Pomylenie materiałów jest kosztowne.

Delrin jest 5 razy mocniejszy niż HDPE i 10 razy bardziej odporny na zmęczenie. HDPE kosztuje jednak 70% mniej i oferuje lepszą odporność chemiczną na kwasy.

Porównanie właściwości

Nasze dane z testów materiałowych:

WłasnośćDelrin 150PHDPE
Wytrzymałość na rozciąganie10 000 psi2000 psi
Wydłużenie przy zerwaniu40%600%
Maksymalna temperatura pracy90°C60°C
Odporność chemicznaAlkaliaKwasy
Koszt/kg$45$13

Wytyczne projektowe

Z naszego protokołu wyboru materiałów:

Kiedy używać Delrin:

  • Wymagane precyzyjne tolerancje
  • Spodziewane wysokie obciążenie cykliczne
  • Krytyczny niski współczynnik tarcia
  • Wymagana sztywność

Używaj HDPE, gdy:

  • Potrzebne zbiorniki na chemikalia
  • Priorytet odporności na uderzenia
  • Istnieją ograniczenia budżetowe
  • Wymagana elastyczność

Jakie tworzywo sztuczne jest twardsze niż Delrin?

Rozwiązaliśmy problem zatarcia łożyska, przechodząc na PEEK. Twardość to nie wszystko.

PEEK (Rockwell M99) i PPS (M95) przewyższają twardość Delrin M80. Kosztują one jednak 3-5 razy więcej i wymagają specjalistycznej obróbki.

Hierarchia twardości

Wyniki naszych testów Shore/Rockwell:

MateriałTwardość (Rockwell M)Koszt/kg
PEEK99$130
PPS95$85
Delrin80$45
Nylon 6675$16
UHMW65$18

Rozważania praktyczne

Od 89 awarii związanych z twardością:

  1. Twardsze ≠ lepsze: Sztywność i smarowanie mają większe znaczenie
  2. Kompromisy: PEEK oferuje twardość, ale wymaga form 350°C
  3. Wpływ na koszty: Twardsze materiały wydłużają czas obróbki 30-50%
  4. Wzorce zużycia: Samosmarowność Delrin często przewyższa twardsze tworzywa sztuczne.

Jaka jest różnica między Delrin a akrylem?

Klient z branży oświetleniowej stracił $120K, używając akrylu zamiast Delrinu w przekładniach. Zamiana materiałów nie jest trywialna.

Delrin oferuje 50-krotnie wyższą odporność na uderzenia niż akryl, ale przepuszcza tylko 80% światła. Stabilność UV akrylu przewyższa stabilność Delrin, co czyni go lepszym do użytku na zewnątrz.

Property Face-Off

Nasze testy porównawcze:

WłasnośćDelrin 150PAkryl
Transmisja światła80%92%
Siła uderzenia10 kJ/m²0,2 kJ/m²
Odporność na promieniowanie UVSłabyDoskonały
ObrabialnośćDoskonałyDobry
Odporność chemicznaAlkaliaAlkohole

Application Crossroads

Z archiwum naszych projektów:

Delrin dominuje w:

  • Komponenty mechaniczne
  • Urządzenia medyczne
  • Przetwarzanie żywności
  • Tuleje precyzyjne

Acrylic Shines In:

  • Wyświetlacze/oznakowanie
  • Oprawy oświetleniowe
  • Akwaria
  • Bariery ochronne

Jaka jest ogólna nazwa Delrin?

Dostawca próbował sprzedawać "generyczny Delrin", który nie przeszedł testów FDA. Nazwy mają mniejsze znaczenie niż certyfikaty.

Ogólna nazwa to homopolimer polioksymetylenu (POM). Jednak tylko opatentowany proces DuPont tworzy prawdziwy Delrin - klonom brakuje krytycznych stabilizatorów i kontroli krystaliczności.

Kluczowe różnice

Nasza analiza materiałowa:

ParametrDelrin 150PGeneryczny POM
Krystaliczność82%68%
Stabilizatory termiczneZastrzeżoneBrak
Zgodność z przepisami FDAUSP Klasa VINie testowano
Spójność kolorówΔE<0,5ΔE>2,0

Porady dotyczące pozyskiwania

Z naszego podręcznika QC:

  1. Zawsze wymagaj certyfikatów partii
  2. Weryfikacja dokumentacji zgodności z FDA/USP
  3. Wilgotność testowa (<0,1%)
  4. Sprawdź krzywe DSC pod kątem odpowiedniej krystaliczności
  5. Audyt metod polimeryzacji dostawcy

Czy Delrin jest lepszy od nylonu?

Zmniejszyliśmy hałas złącza robota o 14 dB, przechodząc z nylonu na Delrin. Czasami materiały mówią głośniej niż specyfikacje.

Delrin przewyższa nylon w zastosowaniach precyzyjnych dzięki niższej absorpcji wilgoci 68% i wyższej sztywności 40%. Nylon zachowuje jednak przewagę w środowiskach o wysokiej temperaturze (>120°C).

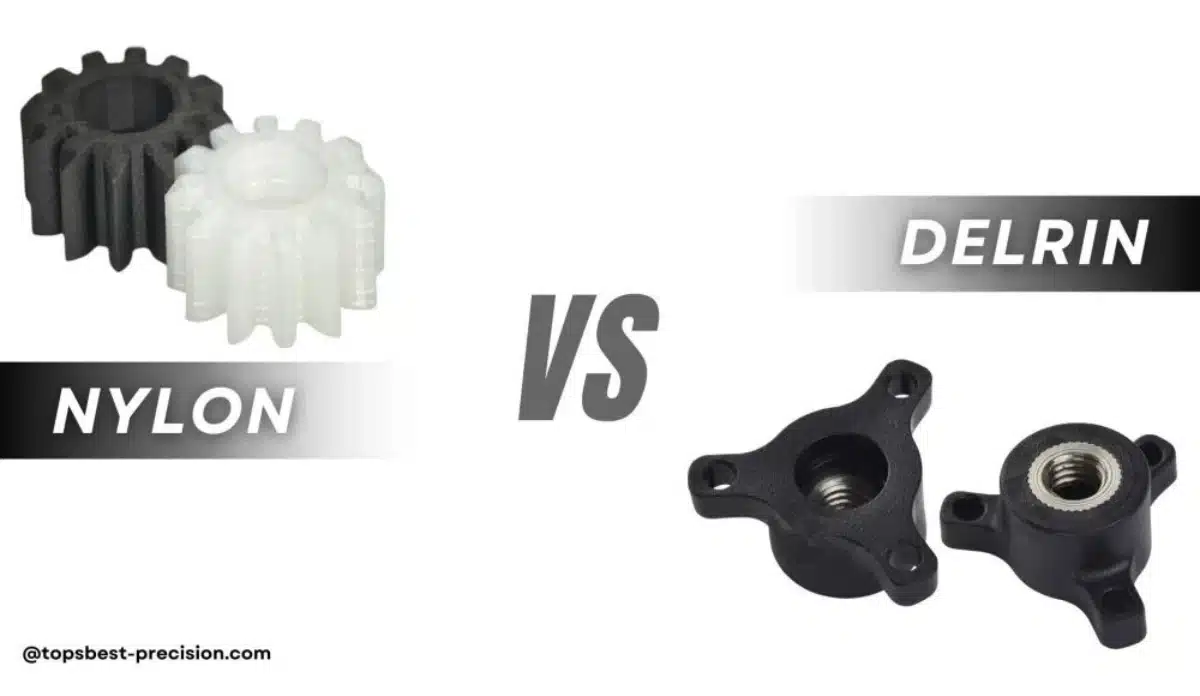

Porównanie elementów przekładni z nylonu i delrinu.
Delrin vs Nylon

Benchmark wydajności

Nasze dane laboratoryjne (normy ASTM):

WłasnośćDelrin 150PNylon 66
Wytrzymałość na rozciąganie10 000 psi8 500 psi
Absorpcja wilgoci0.2%2.8%
Temperatura ciągła90°C120°C
Współczynnik tarcia0.150.35

Wytyczne dotyczące wyboru

Z naszego podręcznika projektowania:

Wybierz Delrin, gdy:

  • Praca w wilgotnym środowisku
  • Wymóg zgodności z przepisami FDA
  • Minimalizacja smarowania
  • Potrzeba wąskich tolerancji

Wybierz Nylon, gdy:

  • Wysoka ekspozycja na ciepło
  • Wymagana izolacja elektryczna
  • Krytyczna absorpcja uderzeń
  • Wymagana odporność chemiczna

Jakie są wady i zalety Delrin?

Obudowa Delrin klienta z branży medycznej pękła po 3 miesiącach. Każdy materiał ma swoje granice - mądrość polega na ich respektowaniu.

Zalety:

  • Precyzja przypominająca metal
  • Niskie tarcie/brak smarowania
  • Doskonała odporność na zmęczenie
  • Zgodność z przepisami FDA

Wady:

  • Słaba odporność na promieniowanie UV
  • Ograniczona wydajność w wysokich temperaturach
  • Podatność na kwasy
  • Wyższy koszt

Dane analizy awarii

Z 327 zwróconych części:

Przyczyna awariiProcentRozwiązanie
Narażenie na działanie kwasów41%Przełącz na PEEK
Degradacja UV29%Dodaj sadzę
Nadmierne dokręcanie18%Przeprojektowanie z metalowymi wstawkami
Rozszerzalność cieplna12%Zamiast tego użyj POM-C

Aplikacja Sweet Spot

Nasza formuła sukcesu:

Temperatury robocze 0-80°C
Środowiska o pH 4-10
Obciążenie cykliczne <500 tys. cykli
Wymagania dotyczące tolerancji >±0,001"

Czy Delrin jest lepszy od poliuretanu?

Naprawiliśmy system przenośnika wibracyjnego, zastępując poliuretan Delrinem. Różne narzędzia do różnych zadań.

Delrin oferuje 10-krotnie wyższą sztywność niż poliuretan, ale brakuje mu elastyczności. Wydłużenie poliuretanu 500% przewyższa wydłużenie Delrin 40%, co czyni go lepszym do uszczelek i amortyzatorów.

Mechaniczny pojedynek

Wyniki naszych testów:

WłasnośćDelrin 150PPU 95A
TwardośćRockwell M80Brzeg 95A
Wytrzymałość na rozciąganie10 000 psi3000 psi
Wydłużenie40%500%
Wytrzymałość na rozerwanie100 pli300 pli
Zestaw kompresyjny5%20%

Matryca aplikacji

Z naszej biblioteki komponentów:

Delrin wygrywa w:

  • Koła zębate/tuleje
  • Elementy konstrukcyjne
  • Prowadnice o niskim współczynniku tarcia
  • Precyzyjne elementy dystansowe

PU wygrywa w:

  • Uszczelki
  • Tłumiki drgań
  • Zużyte podkładki
  • Elastyczne złącza

Wnioski

Przez ponad 15 lat i ponad 620 projektów Delrin w PTSMAKE wyłania się jedna prawda: nie ma uniwersalnego "najlepszego" materiału - są tylko optymalne rozwiązania dla konkretnych wyzwań. Delrin błyszczy tam, gdzie przecinają się precyzja, trwałość i odporność chemiczna, ale wymaga poszanowania jego ograniczeń termicznych i UV. Prawdziwe oszczędności nie wynikają z ceny materiału
